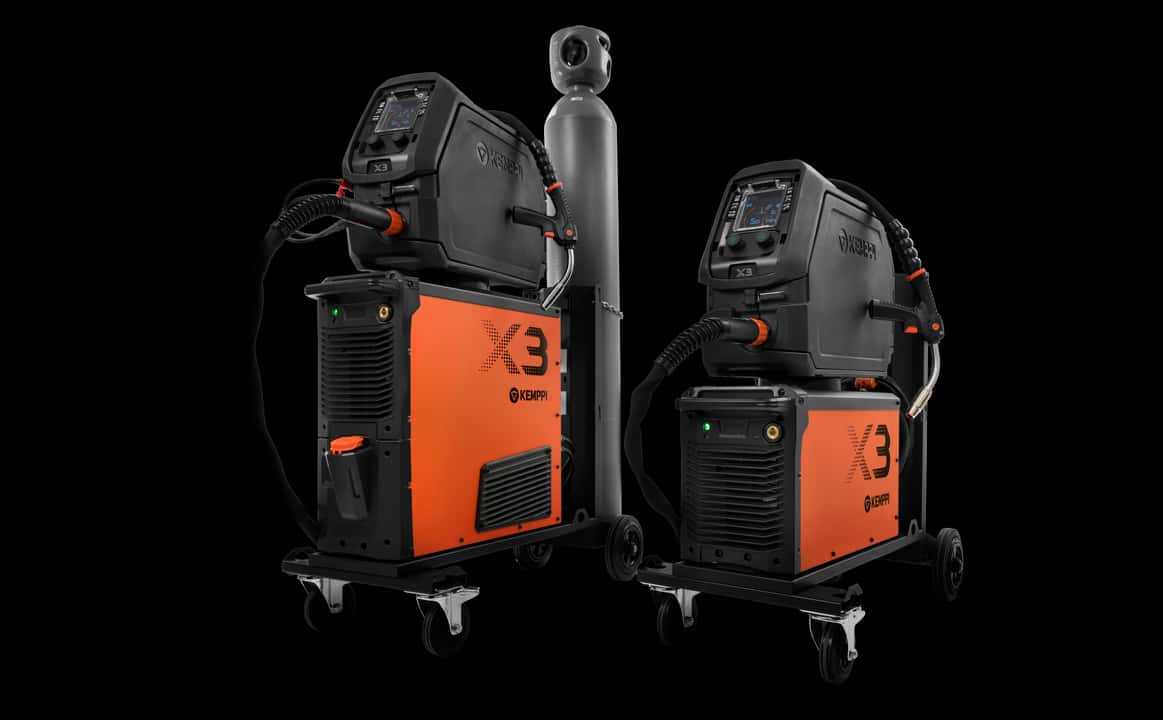

Urządzenie spawalnicze MIG/MAG X3 FastMig
X3 FastMig oferuje wysokiej jakości przemysłowe spawanie MIG/MAG z prostą obsługą i niezwykle prostym interfejsem użytkownika. Synergiczne źródło prądu dostarcza 420 A, a źródło impulsowe 450 A przy cyklu pracy 60%.
- Strona główna
- Spawanie MIG/MAG
- X3 FastMig
Po prostu zacznij spawać
Integralnie prosty system X3 FastMig oferuje szybką konfigurację i interfejs użytkownika z ikonami, ułatwiając wybór parametrów.
Praca w trudnych warunkach
Dzięki solidnej konstrukcji i wytrzymałemu podajnikowi drutu X3 FastMig nadaje się do prac w najtrudniejszych warunkach. Wygląda solidnie i jest solidny.
Wymagające prace doprowadzone do końca
Prąd 420 lub 450 A w cyklu pracy 60% zapewnia wysoką wydajność i znakomitą jakość. Wybierz odpowiednie parametry i pewnie wykonaj zadanie, aż do samego końca.
Genialnie proste, bezkompromisowo skuteczne spawanie MIG/MAG
Urządzenia spawalnicze X3 FastMig Synergic i Pulse MIG/MAG to najszybszy sposób na wykonanie wysokiej jakości spoin w szerokim zakresie środowisk spawalniczych i produkcyjnych. Dzięki solidnej konstrukcji i wytrzymałemu podajnikowi drutu system X3 FastMig doskonale radzi sobie w ciężkich warunkach spawania przemysłowego MIG/MAG. Wygląda solidnie, a przy tym jest prosty i precyzyjny. Nowy interfejs użytkownika z ikonami przyspiesza pacę dzięki szybkiej konfiguracji i łatwemu wybieraniu parametrów. X3 FastMig zapewnia natychmiastową kontrolę nad kluczowymi funkcjami, pozwalając łatwo i skutecznie wykonywać wysokiej jakości spoiny.
Jest to genialnie proste urządzenie spawalnicze MIG/MAG o niezwykle dużej mocy. Kiedy trzeba wykonać trudne prace, X3 FastMig spełni wszelkie wymagania produkcyjne. Masz do wykonania kluczowe zadanie na placu budowy? Żaden problem! Prąd o natężeniu 420 (X3S) lub 450 (X3P) amperów w cyklu pracy 60% zapewnia bezkompromisową skuteczność z zachowaniem wysokiej jakości. Wybierz odpowiednie parametry i pewnie wykonaj zadanie, aż do samego końca. Urządzenia X3S i X3P FastMig doskonale sprawdzają się w spawalnictwie przemysłowym, gdzie niezbędny jest wydajny, dokładny i niezawodny sprzęt spawalniczy, a spawarki MIG/MAG muszą sprostać szybko zmieniającym się i zróżnicowanym zadaniom produkcyjnym.
Modele X3 FastMig Synergic i Pulse są wyposażone w podajnik drutu X3 HD300 z mechanizmem podającym drut Dura torque 4x4 i wytrzymałą plastikową obudową o podwójnych ściankach. Podajnik drutu X3 HD300 można przymocować do źródła prądu MIG/MAG X3 FastMig za pomocą obrotowej płytki. Konstrukcja safe-lift umożliwia podnoszenie i zawieszanie podajnika drutu za uchwyt. Dodaj 4-kołowy wózek lub wykorzystaj inne możliwości, dodając akcesoria, takie jak mocowanie wysięgnika do podajnika drutu HD300. Ręczne zdalne sterowanie HR53 lub zdalne sterowanie montowane na uchwycie GRe50, dostępne jako akcesoria opcjonalne, umożliwiają regulację parametrów podczas spawania.
Nowy poziom trwałości
Solidna obudowa podajnika drutu z tworzywa sztucznego, o podwójnej konstrukcji ścianek, została zaprojektowana tak, aby wytrzymywać trudy pracy w warunkach przemysłowych – przy intensywnym spawaniu i produkcji. Teraz dostępna również w wersji na szpule drutu 200 mm.
Filmy
Powiązane blogi
FastMig X - classic never goes out of style
When welding demanding industrial applications, do not settle for less than the highest-class welding solutions. Kemppi’s intelligent FastMig X is THE industrial MIG welding machine when you need a professional workhorse with unparalleled quality and durability.
FastMig, Manual welding, MIG/MAG welding
Spawanie MIG/MAG
Zastosowania, sprzęt i techniki spawania MIG
Spawanie MIG/MAG, Gaz osłonowy
The significance of usability in industrial welding
We asked two professional welders – Meyer’s Jukka Hahko and Dinolift’s Pasi Laakso – what good usability means in industrial welding.
Industrial welding, Manual welding, Usability, User experience, Welder, Welding expertise, Welding production
Jak uniknąć najczęstszych niezgodności w spawaniu metodą MIG/MAG
Oczekiwania co do jakości w produkcji spawalniczej rosną wraz z optymalizacją konstrukcji, jak również z rozwojem materiałów i procesów spawalniczych. Niezgodności spawalnicze mogą w najgorszym przypadku powodować poważne wypadki i uszkodzenia konstrukcji, dlatego tak ważne jest ich unikanie i zrozumienie mechanizmów, które je powodują. W tym tekście prezentujemy najczęstsze niezgodności występujące w spawaniu metodą MIG/MAG i doradzamy, jak ich unikać.
Spawanie MIG/MAG, Wady spawalnicze, Standaryzacja spawania
MIG/MAG welding arc types
In MIG/MAG welding, the mode of material transfer between the filler wire and the weld pool changes in line with the welding current.
Arc welding, Manual welding, MIG welding, MIG/MAG welding
Jak Rapid Welding i Kemppi zbudowały partnerstwo na lata
Rapid Welding współpracuje z Kemppi od chwili założenia firmy w 1990 roku. Roy Edwards, współzałożyciel i dyrektor zarządzający, przedstawia zasady, na których opiera się to 36-letnie partnerstwo: od doboru właściwego rozwiązania spawalniczego i wsparcia urządzeń przez cały okres ich eksploatacji po przeciwdziałanie niedoborowi wykwalifikowanych pracowników oraz znajdowanie odpowiedniego miejsca dla automatyzacji i spawania laserowego.
Współpraca, Partnerzy
Bezpieczeństwo, które nadąża za wyzwaniami spawaczy i zmieniającymi się zagrożeniami
Bezpieczeństwo spawania staje się coraz bardziej wymagające. Choć same zagrożenia generowane przez łuk spawalniczy się nie zmieniają, to w dzisiejszych realiach przemysłowych ekspozycja na nie ulega kumulacji - głównie za sprawą dłuższych zmian roboczych oraz pracy w bardziej ograniczonych, zamkniętych przestrzeniach. W związku z tym, spawalnicze środki ochrony indywidualnej (ŚOI) należy traktować nie tylko jako bezpośrednie zabezpieczenie spawacza, ale również jako dowód zgodności z obowiązującymi normami. W Kemppi ŚOI zwiększające bezpieczeństwo spawania są projektowane i weryfikowane w praktyce na podstawie jasnych wymagań, opinii spawaczy oraz potwierdzonej zgodności z rozporządzeniem UE 2016/425 w sprawie ŚOI, procedurami oznakowania CE i odpowiednimi normami EN.
Welding safety, Work safety, Welding helmet
Rotametr X3 Wire Feeder HD200 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Prąd spawania 60% | 450 A |
| Prąd spawania 100% | 380 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 2.4 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 5 kg |
| Maksymalna średnica szpuli drutu | 200 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, wyświetlacz | LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 560 mm |
| Wymiary zewnętrzne, szerokość | 235 mm |
| Wymiary zewnętrzne, wysokość | 325 mm |
| Masa (bez akcesoriów) | 8.9 kg |
| Spełniane normy | IEC 60974-5, 10 |
Podajnik drutu X3 Wire Feeder HD200 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Prąd spawania 60% | 450 A |
| Prąd spawania 100% | 380 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 2.4 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 5 kg |
| Maksymalna średnica szpuli drutu | 200 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, wyświetlacz | LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 560 mm |
| Wymiary zewnętrzne, szerokość | 235 mm |
| Wymiary zewnętrzne, wysokość | 325 mm |
| Masa (bez akcesoriów) | 8.9 kg |
| Spełniane normy | IEC 60974-5, 10 |
Rotametr X3 Wire Feeder HD300 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Prąd spawania 60% | 450 A |
| Prąd spawania 100% | 380 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 2.4 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 2.4 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, wyświetlacz | LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 670 mm |
| Wymiary zewnętrzne, szerokość | 240 mm |
| Wymiary zewnętrzne, wysokość | 465 mm |
| Masa (bez akcesoriów) | 14.4 kg |
| Spełniane normy | IEC 60974-5, 10 |
X3 Wire Feeder HD300 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Prąd spawania 60% | 450 A |
| Prąd spawania 100% | 380 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 2.4 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 2.4 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, wyświetlacz | LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 670 mm |
| Wymiary zewnętrzne, szerokość | 240 mm |
| Wymiary zewnętrzne, wysokość | 465 mm |
| Masa (bez akcesoriów) | 14.4 kg |
| Spełniane normy | IEC 60974-5, 10 |
X3P Power Source Pulse 400 WM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 25 A |
| Efektywny prąd zasilania [I1eff] | 23 ... 19 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 21 W |
| Napięcie biegu jałowego [U0] | 60 ... 75 V |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 400 A |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 300 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.8 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.9 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 30 kVA |
| Moc chłodzenia dla 1 l/min | 1 kW |
| Zalecany płyn chłodzący | MGP 4456 |
| Maks. ciśnienie płynu chłodzącego | 0.4 MPa |
| Pojemność zbiornika | 3 l |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 703 mm |
| Masa (bez akcesoriów) | 58.2 kg |
| Spełniane normy | IEC 60974-1, -2, -10 |
X3P Power Source Pulse 400 GM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 25 A |
| Efektywny prąd zasilania [I1eff] | 23 ... 19 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 21 W |
| Napięcie biegu jałowego [U0] | 60 ... 75 V |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 400 A |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 300 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.8 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.9 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 30 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 451 mm |
| Masa (bez akcesoriów) | 41 kg |
| Spełniane normy | IEC 60974-1, -10 |
X3S Power Source Syn 400 WM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 31 ... 23 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 18 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 21 W |
| Napięcie biegu jałowego [U0] | 55 ... 67 V |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 400 A |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 300 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 400 A / 40 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 41 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 12 V ... 400 A / 40 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 41 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Napięcie VRD | 24 V |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Moc chłodzenia dla 1 l/min | 1 kW |
| Zalecany płyn chłodzący | MGP 4456 |
| Maks. ciśnienie płynu chłodzącego | 0.4 MPa |
| Pojemność zbiornika | 3 l |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 703 mm |
| Masa (bez akcesoriów) | 57 kg |
| Spełniane normy | IEC 60974-1, -2, -10 |
X3S Power Source Syn 400 GM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 31 ... 23 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 18 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 21 W |
| Napięcie biegu jałowego [U0] | 55 ... 67 V |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 400 A |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 300 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 400 A / 40 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 41 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 12 V ... 400 A / 40 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 400 A / 41 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Napięcie VRD | 24 V |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 451 mm |
| Masa (bez akcesoriów) | 39.7 kg |
| Spełniane normy | IEC 60974-1, -10 |
X3P Power Source Pulse 450 W — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...415 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 33 ... 30 A |
| Efektywny prąd zasilania [I1eff] | 25 ... 23 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 21 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 15 W |
| Napięcie biegu jałowego [U0] | 61 ... 67 V |
| Napięcie biegu jałowego [Uav] | 60 ... 65 V |
| Prąd maks. przy +40°C, 60% MIG | 450 A |
| Prąd maks. przy +40°C, 100% MIG | 380 A |
| Prąd maks. przy +40°C, 60% MMA | 430 A |
| Prąd maks. przy +40°C, 100% MMA | 360 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 450 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 15 V ... 430 A / 46 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Moc chłodzenia dla 1 l/min | 1.2 kW |
| Zalecany płyn chłodzący | MGP 4456 (Kemppi mixture) |
| Maks. ciśnienie płynu chłodzącego | 0.4 MPa |
| Pojemność zbiornika | 3 l |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 613 mm |
| Masa (bez akcesoriów) | 47 kg |
| Spełniane normy | IEC 60974-1, -2, -10 |
X3P Power Source Pulse 450 G — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...415 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 33 ... 30 A |
| Efektywny prąd zasilania [I1eff] | 25 ... 23 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 21 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 15 W |
| Napięcie biegu jałowego [U0] | 61 ... 67 V |
| Napięcie biegu jałowego [Uav] | 60 ... 65 V |
| Prąd maks. przy +40°C, 60% MIG | 450 A |
| Prąd maks. przy +40°C, 100% MIG | 380 A |
| Prąd maks. przy +40°C, 60% MMA | 430 A |
| Prąd maks. przy +40°C, 100% MMA | 360 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 450 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 15 V ... 430 A / 46 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 361 mm |
| Masa (bez akcesoriów) | 35 kg |
| Spełniane normy | IEC 60974-1, -10 |
X3S Power Source Syn 420 W — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...415 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 29 ... 27 A |
| Efektywny prąd zasilania [I1eff] | 23 ... 21 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 15 W |
| Napięcie biegu jałowego [U0] | 54 ... 59 V |
| Napięcie biegu jałowego [Uav] | 54 ... 59 V |
| Prąd maks. przy +40°C, 60% MIG | 420 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 330 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 420 A / 40 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 41 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.85 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Moc chłodzenia dla 1 l/min | 1.2 kW |
| Zalecany płyn chłodzący | MGP 4456 (Kemppi mixture) |
| Maks. ciśnienie płynu chłodzącego | 0.4 MPa |
| Pojemność zbiornika | 3 l |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 613 mm |
| Masa (bez akcesoriów) | 47 kg |
| Spełniane normy | IEC 60974-1, -2, -10 |
X3S Power Source Syn 420 G — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...415 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 29 ... 27 A |
| Efektywny prąd zasilania [I1eff] | 23 ... 21 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 15 W |
| Napięcie biegu jałowego [U0] | 54 ... 59 V |
| Napięcie biegu jałowego [Uav] | 54 ... 59 V |
| Prąd maks. przy +40°C, 60% MIG | 420 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maks. przy +40°C, 60% MMA | 400 A |
| Prąd maks. przy +40°C, 100% MMA | 330 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 420 A / 40 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 41 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.85 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6 MVA |
| Zasilanie urządzeń pomocniczych | 48 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 698 mm |
| Wymiary zewnętrzne, szerokość | 251 mm |
| Wymiary zewnętrzne, wysokość | 361 mm |
| Masa (bez akcesoriów) | 35 kg |
| Spełniane normy | IEC 60974-1, -10 |
GX 405WS 8m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 300 A |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 134 mm |
| Wymiary szyjki: wysokość | 100 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 8 m |
| Zdalne sterowanie | GXR10 (opcjonalny) |
| Spełniane normy | IEC 60974-7 |
GXe 405G 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 35% / Ar + 18% CO₂ | 400 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Obrotowa |
| Wymiary szyjki: długość | 149 mm |
| Wymiary szyjki: wysokość | 96 mm |
| Wymiary szyjki: kąt | 50 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GXe 405G 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 35% / Ar + 18% CO₂ | 400 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Obrotowa |
| Wymiary szyjki: długość | 149 mm |
| Wymiary szyjki: wysokość | 96 mm |
| Wymiary szyjki: kąt | 50 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GXe 505W 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 163 mm |
| Wymiary szyjki: wysokość | 105 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GXe 305W 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 300 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.2 mm |
| Test obciążalności, długość wolnego wylotu drutu | 18 mm |
| Test obciążalności, przepływ gazu | 15 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 126 mm |
| Wymiary szyjki: wysokość | 93 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GX305GS 8m — Dane techniczne
| Opis | Wartość |
|---|---|
| Długość kabla uchwytu spawalniczego | 8 m |
GXe 405W 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 400 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 144 mm |
| Wymiary szyjki: wysokość | 99 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Opcjonalny |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Spełniane normy | IEC 60974-7 |
GXe 405W 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 400 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 144 mm |
| Wymiary szyjki: wysokość | 99 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GXe 505W 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 163 mm |
| Wymiary szyjki: wysokość | 105 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GX 305GMN 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 35% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, średnica drutu spawalniczego | 1.2 mm |
| Test obciążalności, długość wolnego wylotu drutu | 18 mm |
| Test obciążalności, przepływ gazu | 15 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Wymienna, Obrotowa |
| Wymiary szyjki: długość | 117 mm |
| Wymiary szyjki: wysokość | 97 mm |
| Wymiary szyjki: kąt | 50 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | GXR10 (opcjonalny) |
| Spełniane normy | IEC 60974-7 |
GXe 305G 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 35% / Ar + 18% CO₂ | 300 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.2 mm |
| Test obciążalności, długość wolnego wylotu drutu | 18 mm |
| Test obciążalności, przepływ gazu | 15 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Obrotowa |
| Wymiary szyjki: długość | 135 mm |
| Wymiary szyjki: wysokość | 96 mm |
| Wymiary szyjki: kąt | 50 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
GXe 305W 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 100% / Ar + 18% CO₂ | 300 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.2 mm |
| Test obciążalności, długość wolnego wylotu drutu | 18 mm |
| Test obciążalności, przepływ gazu | 15 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 126 mm |
| Wymiary szyjki: wysokość | 93 mm |
| Wymiary szyjki: kąt | 48 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Opcjonalny |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Spełniane normy | IEC 60974-7 |
GXe 305G 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10x1 |
| Sposób prowadzenia | Ręczne |
| Obciążalność dla 35% / Ar + 18% CO₂ | 300 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.2 mm |
| Test obciążalności, długość wolnego wylotu drutu | 18 mm |
| Test obciążalności, przepływ gazu | 15 l/min |
| Rękojeść uchwytu | Tak |
| Typ szyjki | Obrotowa |
| Wymiary szyjki: długość | 135 mm |
| Wymiary szyjki: wysokość | 96 mm |
| Wymiary szyjki: kąt | 50 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Opcjonalny |
| Spełniane normy | IEC 60974-7 |
