Kysytyimmät kysymykset

Miten voin konfiguroida hitsauslaitepaketin robottihitsausasemaa varten?

Jokaisella robottihitsausasemalla on erityistarpeensa, jotka vaihtelevat muun muassa materiaalien ja toimialan mukaan. Voit kuitenkin luottaa siihen, että AX MIG Welder -robottihitsausjärjestelmä on täysin yhteensopiva useimpien tällä hetkellä käytössä olevien robottimallien kanssa.

AX MIG Welder koostuu useista 400 tai 500 A:n virtalähdevaihtoehdoista, joissa on synergisen ja pulssi-MIG-hitsauksen vaihtoehdot, tehokkaasta jäähdytyslaitteesta, robottihitsaukseen suunnitelluista langansyöttölaitteista, järjestelmän sydämenä toimivasta robotin yhteysmoduulista, selainpohjaisesta käyttöliittymästä, valinnaisista hitsausohjelmista käyttökohteen mukaan sekä lisäksi kiinnikkeistä, välikaapeleista ja muista tarvikkeista.

Kemppi Configurator -palvelussa voit rakentaa kohteeseen parhaiten sopivan kokoonpanon. AX MIG Welder täyttää kaikki listallasi olevat vaatimukset.

Mitä eroa on robotti- ja cobottihitsausaseman välillä?

Robotit on suunniteltu teollisuuden käyttökohteisiin, joissa ne toimivat ilman ihmiskontaktia. Robottihitsaussoluissa on omat robottihitsauskoneet ja -tarvikkeet.

Robottihitsauslaitteiden koulutus- ja käyttökustannukset ovat yleensä suurempia kuin cobottien, mutta niiden tehokkuus on paras.

Cobotit eli yhteistoiminnalliset robotit toimivat samassa tilassa työntekijöiden kanssa. Tätä varten niissä on sisäänrakennettuja varo- ja turvatoimia, kuten pyöristetyt reunat, kevyt rakenne, nopeuden ja voiman rajoituksia tai sisäänrakennettuja antureita ja ohjelmistoja.

Cobottihitsausasema on helposti ohjelmoitava pieni asema, jossa on usein manuaalinen hitsauskone. Yleensä cobottisolut eivät ole täysin automatisoituja. Robotteihin verrattuna cobotit tarjoavat enemmän joustavuutta pienemmällä kokonaisinvestoinnilla.

Mistä saan tukea robottihitsaukseen?

Kemppi Robotic Service Team ([email protected]) auttaa sinua kaikissa hitsaukseen ja laitekonfiguraatioihin liittyvissä asioissa. Kaikki AX-käyttöoppaat ja -integrointiohjeet ovat saatavilla Kemppi Userdoc -sivustolta.

Paikallinen integraattori auttaa, tukee ja tarjoaa tarvittaessa koulutusta yhteistyössä Kempin kanssa.

Jäljitettävä ja suorituskykyinen robottihitsaus

Kemppi AX MIG Welder tuo tehokkaan suorituskyvyn ja maksimaalisen tuottavuuden robottihitsausjärjestelmääsi. Nauti helposta integroinnista ja varmista toistettavat, korkealaatuiset hitsit suorituskykyisillä kaarihitsaussovelluksilla.

400 tai 500 A virtalähteellä ja robottilangansyöttölaitteella varustettu AX MIG Welder sopii erinomaisesti vuorokauden ympäri toimiviin automatisoituihin hitsauskohteisiin. Tarvitsetko jotain muuta? Aktivoi MAX- tai Wise-kaarihitsausprosessit lisätäksesi nopeutta, pienentääksesi lämmöntuontia ja parantaaksesi tunkeumaa haastavissa robottihitsauskohteissa tai vaativien tuotantotavoitteiden saavuttamiseksi. MAX- ja Wise-prosessit on optimoitu robottihitsauskohteita varten.

AX MIG Welder on helppo integroida robottihitsausjärjestelmään. Kattavien liitäntävaihtoehtojen ansiosta se tuo uusia tapoja saada kaikki irti kaarihitsausrobotista. AX MIG Welderissa on intuitiivinen kaukosäätimellä ohjattava käyttöliittymä, jonka on suunnitellut maailman johtava UX-tiimi. Käyttöliittymä on helppokäyttöinen, ja sitä voi käyttää missä tahansa kannettavalla tietokoneella tai mobiililaitteella verkkoselaimen kautta.

Weld Assist auttaa ketä tahansa löytämään oikeat hitsausparametrit nopeasti, ja järjestelmään voidaan lisätä Industry 4.0 -seuranta, jolloin robottihitsauksen suorituskyvyn keskeiset mittarit ovat paremmin jäljitettävissä ja läpinäkyvästi raportoitavissa. Kolmen kuukauden kokeilujaksolla voit kokeilla WeldEye ArcVisionia ja dWPS-moduulia ilmaiseksi.

Varmista kaarihitsausrobotin toistettavat, korkealaatuiset hitsit hienosäädetyn sytytyksen ja tarkan railonseurantasignaalin avulla. Touch Sense -ominaisuutta käytetään määrittämään hitsin sijainti suhteessa robottiin, ja Through Arc Seam Tracking (TAST) -ominaisuus auttaa robottihitsausjärjestelmää korjaamaan hitsausreitin, jos liitoksessa on poikkeamia. Lisäksi järjestelmässä on kaasunvirtaustunnistin ja törmäystunnistin.

AX MIG Welderin lisääminen robottihitsausjärjestelmään on helppoa. Se on paras tapa saada aikaan laadukkaita automatisoituja hitsejä ja uusimmat hitsausominaisuudet käyttöön.

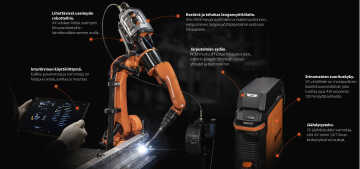

Hyödyt

Yhteensopiva useimpien robottihitsausjärjestelmien kanssa
Suunniteltu helppoon ja nopeaan integrointiin sekä käyttöönottoon robottihitsauskohteesta riippumatta.
Useita virtalähdevaihtoehtoja, jotka tuottavat 400 tai 500 A synergistä hitsausta ja pulssi-MIG-hitsausta varten.
Intuitiivinen ja helppokäyttöinen selainpohjainen käyttöliittymä hitsauskoneen etäsäätöä varten. Käyttöönottoaika lyhenee huomattavasti. Parametrien konfigurointi on helppoa ja nopeaa samoin kuin järjestelmän hallinta ja valvonta laitteen koko elinkaaren ajan.
Weld Assist ‑toiminto nopeuttaa parametrien asettamista ja hitsauksen aloittamista jopa 60 % manuaaliseen säätämiseen verrattuna.
430 ampeerin virta 100 % käyttösuhteella varmistaa, että AX MIG Welder selviytyy vaativista teollisuushitsaustöistä ilman pitkiä jäähdytysaikoja.
Wise- ja MAX-kaarihitsausprosessit on optimoitu robottihitsausta varten, mikä lisää hitsausnopeutta, laatua ja hallittavuutta. Samaa laitetta voidaan käyttää monenlaisissa hitsaustöissä ja -kohteissa.
Sopii mille tahansa teollisuudenalalle, jossa valmistetaan robottihitsauksella ohuita tai paksuja kappaleita niukkaseosteisesta tai ruostumattomasta teräksestä tai alumiinista.
Suora yhteys WeldEye ArcVision -järjestelmään mahdollistaa keskeisten robottihitsauskohteiden valvonnan missä tahansa. WeldEye ArcVisionin 3 kuukauden ilmainen kokeiluversio sisältää dWPS-moduulin
Touch Sense -toiminto tunnistaa kosketuksen lisäainelangan (tai kaasusuuttimen) ja työkappaleen välillä, jolloin robotti voi määrittää hitsauksen aloituskohdan.
Through Arc Seam Tracking (TAST) auttaa robottihitsausjärjestelmää korjaamaan hitsausreitin, jos liitoksessa on poikkeamia.
Koska langansyöttölaitteessa on integroitu kaasunvirtauksen tunnistin, suojakaasuvirtauksen valvonta tapahtuu oletusarvoisesti lähellä kaarta eikä lisäantureita tarvita.
Törmäystunnistus estää poltinta törmäämästä ei-toivottuihin kohteisiin.
Touch Sense Ignition -toiminto vähentää roiskeita ja vakauttaa valokaaren välittömästi sytytyksen jälkeen.

Lataa esite

Helppo integrointi, nopea käyttöönotto

AX MIG Welder on valmis hitsaustehtäviin vain muutaman tunnin käyttöönoton jälkeen.

Helppokäyttöisyyttä

Selkeä ja yksinkertainen selainpohjainen käyttöliittymä sekä Weld Assist -ohjaustyökalu nopeuttavat optimaalisten hitsausparametrien asettamista jopa 60 %.

Erinomainen suorituskyky, vähäinen huollon tarve

430 A @ ED 100 % sekä MAX- ja Wise-hitsausprosessit nostavat robottihitsauksen tuottavuuden uudelle tasolle.

Tuotevaihtoehdot

Virtalähteet

X5 Power Source 400 Moniprosessivirtalähde, joka tuottaa 400 A 60 %:n käyttösuhteella. Saatavana manuaalinen ja synerginen hitsaus. Yhteensopiva MAX Speed-, MAX Cool-, WiseFusion-, WiseSteel- ja WisePenetration+-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5110400000

Liitäntäjännite 3~ 50/60 Hz

380...460 V ±10 %

Sulake

25 A

Kuormitettavuus 60 % ED

400 A

Kuormitettavuus 100 % ED

350 A

Liitäntäteho maksimivirralla

20 kVA

Suositeltava generaattorin teho (väh.)

25 kVA

Hitsausvirta ja jännitealue, MIG

15 A/12 V ... 400 A/42 V

Hitsausvirta ja jännitealue, TIG

15 A/1 V ... 400 A/42 V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V ... 400 A/42 V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 x 263 x 456 mm

Paino (ilman varusteita)

39,0 kg

Kotelointiluokka

IP23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

X5 Power Source 400 Pulse Moniprosessivirtalähde, joka tuottaa 400 A 60 % käyttösuhteella. Saatavana vaihtoehtoisilla Manual-, Synergic-, Pulse- ja kaksoispulssihitsausjärjestelmillä. Yhteensopiva kaikkien MAX-hitsausprosessien sekä WiseFusion-, WisePenetration+- ja WiseSteel-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5130400000

Liitäntäjännite 3~ 50/60 Hz

380 - 460 ±10 %

Sulake

25 A

Kuormitettavuus 60 % ED

400 A

Kuormitettavuus 100 % ED

350 A

Liitäntäteho maksimivirralla

20 kVA

Suositeltava generaattorin teho (väh.)

25 kVA

Hitsausvirta ja jännitealue, MIG

15 A/10 V... 400 A / 50V

Hitsausvirta ja jännitealue, TIG

15 A/1 V... 400 A / 50V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V... 400 A / 50V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 × 263 × 456 mm

Paino (ilman varusteita)

39,5 kg

Kotelointiluokka

IP23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

X5 Power Source 400 Pulse+ Moniprosessivirtalähde, joka tuottaa 400 A 60 % käyttösuhteella. Saatavana vaihtoehtoisilla Manual-, Synergic-, Pulse- ja kaksoispulssihitsausjärjestelmillä. Yhteensopiva kaikkien MAX-hitsausprosessien sekä WiseFusion-, WisePenetration+-, WiseRoot+-, WiseThin+- ja WiseSteel-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5100400000

Liitäntäjännite 3~ 50/60 Hz

380 - 460 ±10 %

Sulake

25 A

Kuormitettavuus 60 % ED

400 A

Kuormitettavuus 100 % ED

350 A

Liitäntäteho maksimivirralla

20 kVA

Suositeltava generaattorin teho (väh.)

25 kVA

Hitsausvirta ja jännitealue, MIG

15 A/10 V... 400 A / 50V

Hitsausvirta ja jännitealue, TIG

15 A/1 V... 400 A / 50V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V... 400 A / 50V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 × 263 × 456 mm

Paino (ilman varusteita)

39,5 kg

Kotelointiluokka

IP23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

X5 Power Source 500 Moniprosessivirtalähde, joka tuottaa 500 A 60 % käyttösuhteella. Saatavana manuaalinen ja synerginen hitsaus. Yhteensopiva MAX Speed-, MAX Cool-, WiseSteel-, WiseFusion- ja WisePenetration+-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5110500000

Liitäntäjännite 3~ 50/60 Hz

380...460 V ±10 %

Sulake

32 A

Kuormitettavuus 60 % ED

500 A

Kuormitettavuus 100 % ED

430 A

Liitäntäteho maksimivirralla

27 kVA

Suositeltava generaattorin teho (väh.)

35 kVA

Hitsausvirta ja jännitealue, MIG

15 A/10 V ... 500 A/47 V

Hitsausvirta ja jännitealue, TIG

15 A/1 V ... 500 A/47 V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V ... 500 A/47 V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 x 263 x 456 mm

Paino (ilman varusteita)

39,5 kg

Kotelointiluokka

IP23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

X5 Power Source 500 Pulse Moniprosessivirtalähde, joka tuottaa 500 A 60 % käyttösuhteella. Saatavana vaihtoehtoisilla Manual-, Synergic-, Pulse- ja kaksoispulssihitsausjärjestelmillä. Yhteensopiva kaikkien MAX-hitsausprosessien sekä WiseFusion-, WisePenetration+- ja WiseSteel-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5130500000

Liitäntäjännite 3~ 50/60 Hz

380...460 V ±10 %

Sulake

32 A

Kuormitettavuus 60 % ED

500 A

Kuormitettavuus 100 % ED

400 A

Liitäntäteho maksimivirralla

27 kVA

Suositeltava generaattorin teho (väh.)

35 kVA

Hitsausvirta ja jännitealue, MIG

15 A/10 V... 500 A / 50 V

Hitsausvirta ja jännitealue, TIG

15 A/1 V... 500 A / 50 V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V... 500 A / 50 V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 × 263 × 456 mm

Paino (ilman varusteita)

39,5 kg

Kotelointiluokka

P23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

X5 Power Source 500 Pulse+ Moniprosessivirtalähde, joka tuottaa 500 A 60 % käyttösuhteella. Saatavana vaihtoehtoisilla Manual-, Synergic-, Pulse- ja kaksoispulssihitsausjärjestelmillä. Yhteensopiva kaikkien MAX-hitsausprosessien sekä WiseFusion-, WisePenetration+-, WiseRoot+-, WiseThin+- ja WiseSteel-hitsausprosessien kanssa. Robottihitsaussovelluksissa TIG- ja MMA-prosessit eivät ole käytettävissä. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5100500000

Liitäntäjännite 3~ 50/60 Hz

380...460 V ±10 %

Sulake

32 A

Kuormitettavuus 60 % ED

500 A

Kuormitettavuus 100 % ED

400 A

Liitäntäteho maksimivirralla

27 kVA

Suositeltava generaattorin teho (väh.)

35 kVA

Hitsausvirta ja jännitealue, MIG

15 A/10 V... 500 A / 50 V

Hitsausvirta ja jännitealue, TIG

15 A/1 V... 500 A / 50 V

Hitsausvirta ja jännitealue, puikko (MMA)

15 A/10 V... 500 A / 50 V

Käyttölämpötila

-20…+40 °C

Ulkomitat P x L x K

750 × 263 × 456 mm

Paino (ilman varusteita)

39,5 kg

Kotelointiluokka

P23S

EMC-luokka

Varastointilämpötila

-40…+60 °C

Langansyöttölaitteet

R500 Wire Feeder R500 Wire Feeder on kestävä ja tehokas kaksimoottorinen ja nelipyöräinen langansyöttöjärjestelmä, joka toimii saumattomasti yhteen AX MIG Welderin kanssa. Langansyöttölaitteen kiinnittäminen robottiin edellyttää erillistä kiinnikettä. Sisältää seuraavat sisäänrakennetut ominaisuudet: kaasutestipainike, langansyötön ja langan sisäänvedon painikkeet sekä taustavalo syöttöpyörien takana. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

RX20150025L

Langansyöttömekanismi

nelipyöräinen, kaksimoottorinen

Langansyöttönopeuden säätöalue

0,5–25 m/min

Hitsauspistoolin liitin

Euro

Lisäainelangan koot (Fe-umpilanka)

0,8–1,6 mm

Lisäainelangan koot (Fe-umpilanka)

1,0–1,6 mm

Lisäainelangan koot (Fe-täytelanka)

1,0–1,6 mm

Lisäainelangan koot (Ss)

0,8–1,6 mm

Lisäainelangan koot (Al)

1,0–2,4 mm

Lisäainelangan koot (CuSi)

0,8–1,2 mm

Käyttöjännite (suojajännite)

48 V DC

Käyttölämpötila

-20...+40 °C

Ulkomitat P x L x K

374 × 234 × 183 mm

Paino (ilman varusteita)

6.15 kg

Kotelointiluokka

IP215

EMC-luokka

Varastointilämpötila

-40...+60 °C

R500+ Wire Feeder R500 Wire Feeder on kestävä ja tehokas kaksimoottorinen ja nelipyöräinen langansyöttöjärjestelmä, joka toimii saumattomasti yhteen AX MIG Welderin kanssa. Langansyöttölaitteen kiinnittäminen robottiin edellyttää erillistä kiinnikettä. Sisältää seuraavat sisäänrakennetut ominaisuudet: kaasutestipainike, langansyötön ja langan sisäänvedon painikkeet, kaasunvirtaustunnistin, paineilman puhallusventtiili pistoolin puhdistukseen sekä taustavalo syöttöpyörien takana. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

RX21150025L

Langansyöttömekanismi

nelipyöräinen, kaksimoottorinen

Langansyöttönopeuden säätöalue

0,5–25 m/min

Hitsauspistoolin liitin

Euro

Lisäainelangan koot (Fe-täytelanka)

1,0–1,6 mm

Lisäainelangan koot (Ss)

0,8–1,6 mm

Lisäainelangan koot (Al)

1,0–2,4 mm

Lisäainelangan koot (CuSi)

0,8–1,2 mm

Käyttöjännite (suojajännite)

48 V DC

Käyttölämpötila

-20...+40 °C

Ulkomitat P x L x K

374 × 234 × 183 mm

Paino (ilman varusteita)

6.75 kg

Kotelointiluokka

IP215

EMC-luokka

Varastointilämpötila

-40...+60 °C

Robotin liitäntämoduuli

RCM (AX) Robotin yhteysmoduuli (RCM) on robottihitsausjärjestelmän sydän. Se vastaa automaation kenttäväyläyhteydestä, WeldEye-yhteydestä, käyttöliittymästä (WebUI), kosketuksen tunnistuksesta ja monista robottihitsauksen ominaisuuksista, kuten LAN- ja WLAN (WiFi) -yhteydestä (WiFi vain RCM+-mallissa). Verkkopohjaista käyttöliittymää (WebUI) voidaan käyttää millä tahansa laitteella, jossa on verkkoselain, kuten matkapuhelimella, tabletilla, PC:llä, kannettavalla tietokoneella tai teollisuustietokoneella. Enemmän

Tuotekoodi

RX311000000 – RCM+ ja WLAN
RX301000000 – RCM ilman WLANia

Ohjelmistot

MAX Cool Hitsausprosessi, joka vähentää lämmöntuontia verrattuna perinteiseen pulssi- tai lyhytkaariprosessiin sekä parantaa hitsisulan vakautta ja hallintaa. MAX Cool on ihanteellinen ohutlevyjen valmistukseen, juurihitsaukseen, rakojen täyttämiseen ja ohuiden puristettujen osien yhdistämiseen. Enemmän

Tuotekoodi

MSM70000 (Tuotekoodi Master M -laitteelle)
X570000 (Tuotekoodi X5 FastMig -laitteelle)
AX80000 (Tuotekoodi AX MIG Welder -laitteelle)

MAX Position Hitsausprosessi, joka helpottaa hitsisulaan kohdistuvien painovoimavaikutusten hallintaa ja asentohitsausta. MAX Position on suunniteltu teräksen, ruostumattoman teräksen ja alumiinin hitsauskohteisiin. Enemmän

Tuotekoodi

MSM90000 (Tuotekoodi Master M -laitteelle)
X590000 (Tuotekoodi X5 FastMig -laitteelle)
AX60000 (Tuotekoodi AX MIG Welder -laitteelle)

MAX Speed Hitsausprosessi, joka on erityisesti suunniteltu lisäämään hitsausnopeutta perinteiseen pulssi- tai kuumakaariprosessiin verrattuna. MAX Speed vähentää hitsaukseen käytettävää työaikaa ja hitsauskustannuksia teräksen ja ruostumattoman teräksen hitsauskohteissa. Enemmän

Tuotekoodi

MSM80000 (Tuotekoodi Master M -laitteelle)
X580000 (Tuotekoodi X5 FastMig -laitteelle)
AX70000 (Tuotekoodi AX MIG Welder -laitteelle)

WiseFusion Hitsaustoiminto, joka tekee hitsausjäljestä tasaisen laadukkaan kaikissa asennoissa säätelemällä automaattisesti valokaaren pituutta. Se luo ja ylläpitää optimaalista oikosulkuominaiskäyrää pulssi-MIG/MAG- ja kuumakaarihitsauksessa. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

X5500001 (Tuotekoodi X5 FastMig -laitteelle)
X8500000 (Tuotekoodi X8 MIG Welder -laitteelle)
MSM40000 (Tuotekoodi Master M -laitteelle)
AX30000 (Tuotekoodi AX MIG Welder -laitteelle)

Tuotekoodi

A7500000 (A7 MIG Welder), 9991014

WisePenetration+ Synergiseen ja pulssi-MIG/MAG-hitsaukseen tarkoitettu hitsaustoiminto, joka takaa hitsille oikean tunkeuman virtasuuttimen ja työkappaleen etäisyyden vaihtelusta riippumatta. Säilyttää hitsaustehon vakaana kaikissa tilanteissa. Enemmän

Tuotekoodi

X5500002 (Tuotekoodi X5 FastMig -laitteelle)
X8500002 (Tuotekoodi X8 MIG Welder -laitteelle)
MSM50000 (Tuotekoodi Master M -laitteelle)
AX20000 (Tuotekoodi AX MIG Welder -laitteelle)

WiseThin+ Optimoitu lyhytkaariprosessi sopii ohutlevyjen ja paksumpien levyjen asentohitsaukseen silloinkin, kun työssä on suuria railoja ja railovaihteluja. Se tuottaa roiskeettoman kaaren tarkalla digitaalisella hallinnalla. Enemmän

Tuotekoodi

X5500004 (Tuotekoodi X5 FastMig -laitteelle)
X8500004 (Tuotekoodi X8 MIG Welder -laitteelle)
AX50000 (Tuotekoodi AX MIG Welder -laitteelle)
9990419 (Tuotekoodi FastMig X -laitteelle)

WiseRoot+ Tehokas, optimoitu ratkaisu juuren lyhytkaarihitsaukseen. Erinomainen hitsauslaatu kaarijännitteen ja lisäainepisaran siirron ajoituksen hallinnalla. Suurempi nopeus kuin puikko-, TIG- tai MIG/MAG-lyhytkaarihitsauksessa. Enemmän

Tuotekoodi

X8500003 (Tuotekoodi X8 MIG Welder laitteelle)
X5500003 (Tuotekoodi X5 FastMig -laitteelle)
AX40000 (Tuotekoodi AX MIG Welder -laitteelle)

WiseSteel Hitsaustoiminto, joka on suunniteltu ratkaisemaan sekakaarialueen haasteet. WiseSteel vaihtelee aineensiirrossa lyhytkaarta ja kuumakaarta, mikä tuottaa laadukkaita suomukuviollisia hitsejä. Enemmän

Tuotekoodi

X5500000 (Tuotekoodi X5 FastMig -laitteelle)
X8500001 (Tuotekoodi X8 MIG Welder -laitteelle)
MSM60000 (Tuotekoodi Master M -laitteelle)
AX10000 (Tuotekoodi AX MIG Welder -laitteelle)

AX Work Pack Pulse AX Work Pack Pulse sisältää 14 pulssihitsausohjelmaa, jotka on optimoitu robottihitsausta varten. Luettelo hitsausohjelmista on teknisissä tiedoissa. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

AX92070200

AX Work Pack 1-MIG AX Work Pack 1-MIG sisältää seitsemän 1-MIG-hitsausohjelmaa, jotka on optimoitu robottihitsausta varten. Luettelo hitsausohjelmista on teknisissä tiedoissa. Enemmän

Tekniset tiedot

Lataa

Tuotekoodi

AX92070200

Ominaisuudet

Intuitiivinen käyttöliittymä (WebUI)

Intuitiivisen, helppokäyttöisen ja selainpohjaisen käyttöliittymän avulla voit säätää koneiden asetuksia etänä, mikä säästää aikaa määritysten tekemisessä sekä mahdollistaa järjestelmän hallinnan ja valvonnan laitteen koko elinkaaren ajan. Käyttöliittymää voidaan käyttää millä tahansa laitteella, jossa on verkkoselain, kuten matkapuhelimella, tabletilla, PC:llä, kannettavalla tietokoneella tai teollisuustietokoneella.

Helppo integrointi

AX MIG Welderin integrointi on helppoa ja nopeaa, sillä yhteysvaihtoehdot tarjoavat uusia tapoja hyödyntää kaarihitsausrobotiikkaa. Nopea ja helppo käyttöönotto ja integrointi sekä Kempin elinikäinen tuki tekevät käytön aloittamisesta nopeaa ja helppoa – heti ensimmäisestä päivästä lähtien pitkälle tulevaisuuteen.

Lue lisää

Jopa 70 % suurempi hitsauksen kuljetusnopeus

MAX Speed lisää kuljetusnopeutta jopa 70 % verrattuna perinteisiin pulssi- tai kuumakaarihitsausprosesseihin. MAX Speed tuottaa puhtaita ja laadukkaita hitsejä kerta toisensa jälkeen, mikä vähentää merkittävästi työhön kuluvaa aikaa ja hitsauskustannuksia. MAX Speed on suunniteltu teräksen ja ruostumattoman teräksen hitsauskohteisiin PA- ja PB-asennoissa. MAX Speed on optimoitu robottihitsauskohteisiin.

Lue lisää

Tarkka hitsisulan hallinta asentohitsauksessa

MAX Position auttaa hallitsemaan hitsisulaan kohdistuvia painovoiman vaikutuksia. MAX Position tuo lisää varmuutta ja käsiteltävyyttä asentohitsaukseen, joten se sopii erinomaisesti teräksen, ruostumattoman teräksen ja alumiinin täyttö- ja pintahitsaukseen PF-hitsausasennossa. MAX Cool on optimoitu robottihitsauskohteisiin.

Lue lisää

Yli 30 % pienempi lämmöntuonti

MAX Cool vähentää lämmöntuontia jopa 32 %, mikä parantaa hitsauksen hallintaa kohteissa, joissa liian korkea lämpötila vaikuttaa negatiivisesti hitsisulan vakauteen ja lisää liitoksen muodonmuutoksia. MAX Cool soveltuu erinomaisesti useisiin käyttökohteisiin, kuten ohutlevyjen valmistukseen, juurihitsaukseen, rakojen täyttämiseen ja ohuiden puristettujen osien yhdistämiseen kiinteissä Fe-, Ss-, CuAl8- ja CuSi3-lisäaineissa. MAX Cool on optimoitu robottihitsauskohteisiin.

Erittäin tehokasta pohjapalon hitsausta

WiseRoot+ on ilman juuritukea tehtävään juuripalon hitsaukseen optimoitu oikosulkuprosessi. Prosessi on hyvin tehokas, koska se on paljon nopeampi kuin puikko-, TIG- ja tavallinen MIG/MAG-lyhytkaarihitsaus, mutta tuottaa korkealaatuisia hitsejä. Kiinteitä putkia voidaan hitsata missä tahansa asennossa, ja railokulmaa voidaan pienentää käyttökohteen mukaan jopa 40 %. WiseRoot+ on optimoitu robottihitsauskohteisiin.

Nopeampaa hitsausta ja parempaa laatua

WiseThin+ on kehitetty nopeaan ja tuottavaan ohutlevyjen hitsaukseen joko käsin tai automatisoidusti. Prosessi sopii teräkselle ja muille metalleille. Prosessilla voit hitsata missä tahansa asennossa ja myös jalkoasennossa jopa suuriin railoihin ja railovaihteluihin. Hitsisulan hallinta on erinomainen, ja roiskeiden määrä ja koko on pieni. WiseThin+:n lämmöntuonti on jopa 25 % pienempi kuin normaalissa MIG/MAG-hitsauksessa, joten se vähentää materiaalin muodonmuutoksia ja hitsauksen jälkityöstöä. WiseThin+ on optimoitu robottihitsauskohteisiin.

Laatua, nopeutta ja helppokäyttöisyyttä

WiseFusion tuottaa erittäin kapean ja energiatiheän valokaaren, mikä nopeuttaa hitsausta ja vähentää lämmöntuontia. Kapea tunkeuma-alue mahdollistaa kapeiden ja syvien railojen hitsaamisen. WiseFusion tuottaa erinomaisen tunkeuman ilman reunahaavariskiä. Kapea kaari helpottaa myös hitsisulan hallintaa asentohitsauksessa.

Hitsaa aina samalla tunkeumalla, myös vaativissa olosuhteissa

WisePenetration+ on suunniteltu pitämään hitsausvirran tasaisena ja siten tunkeuman aina samana. Normaalisti MIG/MAG-hitsauksessa hitsisulan jännite muuttuu, kun hitsaaja tai hitsattava kappale määrää sauman ja hitsauspistoolin suuttimen välisen etäisyyden. Nämä vaihtelut voivat johtaa laatuvirheisiin, kuten kylmäjuoksuihin, vaillinaiseen tai epätasaiseen tunkeumaan, muutoksiin hitsiprofiilissa sekä tietysti hitsausroiskeisiin. WisePenetration+ ratkaisee nämä ongelmat ja vähentää hiomisen ja korjausten tarvetta hitsauksen jälkeen. WisePenetration+ on optimoitu robottihitsauskohteisiin.

Parempi tehokkuus ja vähemmän roiskeita niukkaseosteisten terästen työstössä

Optimoidut kaariominaisuudet eri aineensiirtymismuodoille tekevät hiiliterästen MIG-hitsauksesta helppoa ja tehokasta WiseSteel-toiminnolla. Älykäs ohjausjärjestelmä tarjoaa esimerkiksi ratkaisun sekakaarialueella tapahtuvan hitsauksen ongelmiin. Se onnistuu vuorottelemalla lyhytkaarta ja kuumakaarta. Tämä vähentää roiskeita jopa 30 %, lisää kuljetusnopeutta ja tuottaa laadukkaita suomukuviollisia hitsejä.

Lue lisää

AX MIG Welder teräksen hitsaukseen

Seostamattomia teräksiä käytetään edelleen laajalti teollisessa tuotannossa. Niukkaseosteisesta teräksestä valmistettujen osien tuotanto voi olla entistäkin nopeampaa robottiasemien ansiosta. Tämän mahdollistavat myös hitsauslaitteiden erittäin tehokkaat hitsausprosessit sekä mahdollisuus kehittää yksiköitä jatkuvasti lataamalla uusia hitsausohjelmia, jotka mahdollistavat entistä suuremman tehokkuuden ja korkean laadun säilyttämisen. Tyypillisiä toimialasegmenttejä: laivanrakennus, offshore-teollisuus, perusteollisuus, koneenrakennus ja konttien valmistus. Napsauta Lue lisää -painiketta nähdäksesi esimerkin AX MIG Welder -kokoonpanosta (vain ohjeellinen) teräksen hitsausta varten.

Lue lisää

AX MIG Welder ruostumattoman teräksen hitsaukseen

Ruostumattoman teräksen osuus teollisuustuotannossa kasvaa tasaisesti. Se on vaativampi materiaali kuin niukkaseosteinen teräs, mutta robottihitsauksen tuotanto-ohjelmien ansiosta ruostumattoman teräksen hitsaus on nykyään hyvin tehokasta. Kehittyneiden hitsauslaitteiden käyttö robottihitsausasemissa mahdollistaa aseman nopean ja joustavan mukauttamisen teräslaadun jatkuviin muutoksiin ja korkeampiin laatuvaatimuksiin. Hitsauslaitteiden hitsausparametrien valvonta on keskeinen tekijä tämän teollisuudenalan kehittämisessä. Tyypillisiä toimialasegmenttejä: elintarviketeollisuus, kemianteollisuus, prosessiteollisuus, lääketeollisuus, putket ja putkistot. Napsauta Lue lisää -painiketta nähdäksesi esimerkin AX MIG Welder -kokoonpanosta (ohjeellinen) ruostumattoman teräksen hitsausta varten.

Lue lisää

AX MIG Welder alumiinin hitsaukseen

Alumiinin käyttö tuotannossa yleistyy. Se on kevyempi vaihtoehto teräkselle ja antaa paremman lujuus-painosuhteen sekä korroosionkestävyyden. Tämä materiaali ei kuitenkaan käyttäydy hitsattaessa teräksen tavoin, erityisesti sen korkean lämmönjohtavuuden ja alhaisen sulamispisteen vuoksi. Alumiinin hitsauksen tehokkuus ja laatu riippuvat suurelta osin oikeista laitteista ja oikeista hitsauskäyristä. Tyypillisiä toimialasegmenttejä: veneen- ja laivanrakennus, (sähköinen) kuljetus, perävaunut, autoteollisuus, vanteet ja akkukennojen jäähdytys. Napsauta Lue lisää -painiketta nähdäksesi esimerkin AX MIG Welder -kokoonpanosta (ohjeellinen) alumiinin hitsausta varten.

Weld Assist -työkalu nopeuttaa parametrien asettamista

AX MIG Welder sisältää Weld Assist -ohjaustyökalun nopeaa käyttöönottoa varten. Valitse vain liitostyyppi, hitsausasento ja materiaalin paksuus, ja robotti on valmis hitsaamaan. Weld Assist tukee AI-, Fe- ja Ss-materiaaleja sekä 1-MIG- ja pulssihitsausprosesseja.

Lue lisää

Seuraa kaariaikaa ja hitsausparametreja

WeldEye ArcVision on integroitu Industry 4.0 -ratkaisu, joka seuraa ja tallentaa kaariaikaa sekä hitsausparametreja. Näin saat paremman kokonaiskuvan hitsaustuotannosta. Aktivoi WeldEye ArcVisionin maksuton kolmen kuukauden kokeilulisenssi ilman ostositoumusta. Kokeilulisenssi sisältää myös WeldEyen hitsausohjemoduulin, jonka avulla käyttäjä voit testata digitaalista WPS-ominaisuutta (dWPS).

Through Arc Seam Tracking (TAST)

Virtalähde lähettää robotille valokaaren ja vapaalangan pituudet yhtenä arvona. Robotti käyttää tätä arvoa pitääkseen vapaalangan pituuden vakaana ja hitsausreitin oikeana. Sauman asemointiin tarvitaan robotin vaaputusta. Tätä toimintoa käytetään, kun opetettu hitsausreitti ei ole tarkka todelliseen saumaan nähden. Esimerkiksi hitsattaessa suuria työkappaleita telakoilla, koneteollisuudessa, voimalaitosteollisuudessa jne.

Touch Sense Ignition (TSI)

Touch Sense Ignition (TSI) mahdollistaa luotettavan, oikosuluttoman sytytyksen, joka minimoi hitsausroiskeet ja vähentää hitsauksen jälkeisen puhdistuksen tarvetta.

Kosketuksen tunnistus

Kosketuksen tunnistustoiminnon avulla robotti voi löytää sauman alku- ja/tai loppupisteen. Toimintaperiaatteena on, että virtalähde suuntaa hakujännitteen hitsauslankaan tai kaasusuuttimeen (50–200 V). Kun lanka tai suutin koskettaa maadoitettua työkappaletta, robotti saa tiedon kosketuksesta ja tallentaa sijainnin.

Törmäystunnistus

Virtalähteen törmäystunnistustoiminto välittää törmäystunnistimelta tulevan tiedon langansyöttölaitteen liittimen kautta robotin kenttäväylään tai I/O-korttiin, jos käytössä on valinnainen I/O-kortti. Tämä toiminto edellyttää robotin laippaan asennettua törmäystunnistinta.

Kaasunvirtauksen mittaus

Kaasunvirtausmittari valvoo kaasunvirtausta hitsauksen aikana ja ilmoittaa robotille välittömästi, jos kaasunvirtaus alittaa raja-arvon.

Referenssit

Lue lisää

Leimet

Leimet Oy on suomalainen perheyritys, jonka ydinliiketoimintaa on paalujatkosten ja kalliokärkien tuotekehitys, valmistus ja markkinointi teräsbetonipaalujen valmistajille ympäri maailman.

Lue lisää

Ocotec

Suomalainen perheyritys Ocotec suunnittelee ja valmistaa asiakaskohtaisia laitesuojia erilaisiin vaativiin ympäristöihin. Vakiotuotteiden lisäksi merkittävä osa tuotteista räätälöidään täysin asiakkaan tarpeiden mukaan.

Lisävarusteet

Kaikki Jäähdytys Kaapelit Kulutusosat Muu

X5 Cooler 1400

Auto/ON/OFF-valinnoilla varustetun X5 Cooler 1400 -jäähdytyslaitteen asennus onnistuu...

Auto/ON/OFF-valinnoilla varustetun X5 Cooler 1400 -jäähdytyslaitteen asennus onnistuu nopeasti. Jäähdytysnesteen lisääminen ja tason tarkistaminen on helppoa. Dynaaminen jäähdytys pienentää sähkönkulutusta ja melutasoa. Jäähdytyslaitteessa on säädettävä virtaustunnistin ja suodatin jatkuvan jäähdytyksen varmistamiseksi.

Tuotekoodi: X5620000000

Robot interface module for AX

Kenttäväyläyhteys virtalähteen ja robottiohjaimen välille muodostetaan erityyppisten ...

Kenttäväyläyhteys virtalähteen ja robottiohjaimen välille muodostetaan erityyppisten moduulien avulla. Protokollan voi valita asiakkaan tarpeen mukaan. Yleisimmin käytetty protokolla on Ethernet IP. KUKA ja Beckhoff käyttävät Ethercatia. Profinet ja Profibus on tyypillinen yhdistelmä Siemensille, kun taas Universal Robot käyttää Modbusia. DeviceNet on yleisesti käytetty verkkoprotokolla vanhemmissa järjestelmissä.

Tuotekoodi: Katso kohta Tekniset tiedot.

R500 Wire Feeder Mounting Brackets

Kiinnikkeet R500-langansyöttölaitteen kiinnittämiseksi robotin kolmanteen akseliin. S...

Kiinnikkeet R500-langansyöttölaitteen kiinnittämiseksi robotin kolmanteen akseliin. Sarjaan kuuluu kaksi osaa: yläosa ja alaosa.

Yläkiinnike on tarkoitettu langansyöttölaitteelle. Alakiinnike on tarkoitettu tiettyjä robottimalleja varten. Tilauskoodi sisältää metallilevyt, eristysrenkaat ja ruuvit. Ruuvit robotin kolmatta akselia varten eivät sisälly toimitukseen.

Tuotekoodi: Katso kohta Tekniset tiedot.

Stand for power source

Teline helpottaa siirtämistä ja pitää lattiatilan vapaana virtalähteen alla.

Tuotekoodi: X5701050000

Interconnection cables for AX

Välikaapelisarja sisältää useita kaapeleita ja letkuja. Kaapelisarjan kautta siirretä...

Välikaapelisarja sisältää useita kaapeleita ja letkuja. Kaapelisarjan kautta siirretään hitsausvirta, suojakaasu, jäähdytysneste ja ohjaussignaalit hitsausvirtalähteestä langansyöttölaitteeseen. Välikaapelisarja sisältää jännitteentunnistuskaapelin, jota tarvitaan X5-virtalähteiden plusmallien kanssa.

Tuotekoodi: Katso kohta Tekniset tiedot.

Interconnection cable brackets for AX

Metallikiinnike ja kaksi nippusidettä vetoketjulliselle kaapelisukalle.

Tuotekoodi: SP008072

Earth return cable 70

Maadoituskaapeli, saatavana 70 mm²:n paksuudella sekä 5, 10 ja 15 metrin pituuksilla.

Tuotekoodi: 6184711 (5 m, 70 mm²), 6184712 (10 m, 70 mm²), 6184713 (15 m, 70 mm²).

Wire conduit for wire spools

Laadukas langanjohdin johtaa lisäainelangan tasaisesti lankakelasta langansyöttölaitt...

Laadukas langanjohdin johtaa lisäainelangan tasaisesti lankakelasta langansyöttölaitteeseen. Urosliittimet molemmissa päissä sopivat Kempin langansyöttölaitteeseen ja lankakelan pitimeen. Huom! Tuotekoodeihin ei sisälly naaraspikaliitintä lankakelan pitimelle tai lankatynnyrille (tilattava erikseen). Huom! Ruostumatonta terästä tai alumiinia varten tarvitaan myös erillinen Chili-langanjohdin.

Tuotekoodi: Katso kohta Tekniset tiedot.

Wire conduit for wire drums

Vaihtoehtoinen langanjohdin kokoonpanoihin, joissa langansyöttölaitteen ja lankatynny...

Vaihtoehtoinen langanjohdin kokoonpanoihin, joissa langansyöttölaitteen ja lankatynnyrin välinen etäisyys on yli 5 metriä. Huom! Kun tilaat langanjohdinkaapelin SP6007xx haluamasi pituisena, tarvitset myös pikaliittimet: kaksi urosliitintä (W005197) ja yksi naarasliitin (W005189) on tilattava erikseen.

Tuotekoodi: Katso kohta Tekniset tiedot

Snap connector for drum or spool holder (female)

Naarasliitin lankatynnyrille tai kelan pitimelle.

Tuotekoodi: W005189

Snap connector for wire conduit (male)

Urosliitin langanjohtimelle. Huomautus! Tarvitaan kaksi johdinta kohti

Tuotekoodi: W005197

Wire feed roll kits for AX

Syöttöpyöräsarjat R500-langansyöttölaitteille.

Tuotekoodi: Katso kohta Tekniset tiedot.

Protective cover for wire spool

Lankakelan pitimen muovisuojus.

Tuotekoodi: SP007940

Wire spool holder

Soveltuu 15 kg:n vakiolankakelalle. HUOMAA: Naarasliitin langanjohtimelle ei sisälly ...

Soveltuu 15 kg:n vakiolankakelalle. HUOMAA: Naarasliitin langanjohtimelle ei sisälly toimitukseen. Se on tilattava erikseen.

Tuotekoodi: W007628 (right), W007629 (left)

Floor stand for wire spool holder

Lankakelan pitimen lattiajalusta.

Tuotekoodi: W007356

Tuki

AX MIG Welder – Robottihitsauslaite

Jäljitettävä ja suorituskykyinen robottihitsaus

Hyödyt

Helppo integrointi, nopea käyttöönotto

Helppokäyttöisyyttä

Erinomainen suorituskyky, vähäinen huollon tarve

Tuotevaihtoehdot

Virtalähteet

Langansyöttölaitteet

Robotin liitäntämoduuli

Ohjelmistot

Ominaisuudet

Intuitiivinen käyttöliittymä (WebUI)

Helppo integrointi

Jopa 70 % suurempi hitsauksen kuljetusnopeus

Tarkka hitsisulan hallinta asentohitsauksessa

Yli 30 % pienempi lämmöntuonti

Erittäin tehokasta pohjapalon hitsausta

Nopeampaa hitsausta ja parempaa laatua

Laatua, nopeutta ja helppokäyttöisyyttä

Hitsaa aina samalla tunkeumalla, myös vaativissa olosuhteissa

Parempi tehokkuus ja vähemmän roiskeita niukkaseosteisten terästen työstössä

AX MIG Welder teräksen hitsaukseen

AX MIG Welder ruostumattoman teräksen hitsaukseen

AX MIG Welder alumiinin hitsaukseen

Weld Assist -työkalu nopeuttaa parametrien asettamista

Seuraa kaariaikaa ja hitsausparametreja

Through Arc Seam Tracking (TAST)

Touch Sense Ignition (TSI)

Kosketuksen tunnistus

Törmäystunnistus

Kaasunvirtauksen mittaus

Referenssit

Leimet

Ocotec

Lisävarusteet

X5 Cooler 1400

Robot interface module for AX

R500 Wire Feeder Mounting Brackets

Stand for power source

Interconnection cables for AX

Interconnection cable brackets for AX

Earth return cable 70

Wire conduit for wire spools

Wire conduit for wire drums

Snap connector for drum or spool holder (female)

Snap connector for wire conduit (male)

Wire feed roll kits for AX

Protective cover for wire spool

Wire spool holder

Floor stand for wire spool holder

Tuki

Tarvitsetko kulutusosia?

Tarvitsetko korjauksia tai kunnossapitoa?

Takuu

Usein kysytyt kysymykset (FAQ)

Tekniset tiedot
