Vanliga frågor och svar

Hur konfigurerar jag svetsutrustningspaketet för robotsvetsstationen?

Varje robotsvetsstation har specifika behov beroende på material, industri osv. Du kan dock vara säker på att robotsvetssystemet AX MIG Welder är fullt kompatibelt med de flesta robotmodeller som används för närvarande.

AX MIG Welder har flera alternativ för strömkällor med 400 eller 500 A och alternativ för synergisk och pulsMIG-svetsning, en kraftfull kylare, trådmatarverk utformade för robotsvetsning, en robotanslutningsmodul som är hjärtat i systemet, ett webbläsarbaserat användargränssnitt, svetsprogram som tillval beroende på tillämpning, samt monteringsfästen, mellanledare och andra tillbehör.

Med Kemppi Configurator kan du skapa den konfiguration som passar bäst för din tillämpning. Du kan dock vara säker på att AX MIG Welder uppfyller alla önskemål på din lista.

Vad är skillnaden mellan en robot- och en cobotsvetsstation?

Robotar är utformade för industriella tillämpningar där de är isolerade från mänsklig kontakt. Celler för robotsvetsning är utrustade med specifika robotsvetsmaskiner och tillbehör.

Robotsvetsmaskiner har vanligtvis högre kostnader (än cobots) för både personalutbildning och utrustning, men erbjuder maximal effektivitet.

Cobot, även kallad kollaborativ robot, arbetar intill operatören i ett delat utrymme tack vare inbyggda säkerhetsåtgärder som rundade kanter, lätt konstruktion, begränsning av hastighet och kraft, eller inbyggda sensorer och mjukvara.

En cobotsvetsstation är en lätt programmerbar liten station, ofta utrustad med en manuell svetsmaskin. Vanligtvis är cobotceller inte helt automatiserade. Jämfört med robotar erbjuder cobots mer flexibilitet samtidigt som de kräver en mindre total investering.

Var kan jag få support för robotsvetsning?

Kemppis robotserviceteam ([email protected]) hjälper till med alla svetsrelaterade problem och med enhetskonfigurationer. Alla AX-bruksanvisningar och -integreringsanvisningar finns i Kemppi Userdoc.

Den lokala integratören hjälper, stöder och utbildar vid behov i samarbete med Kemppi.

Spårbar högpresterande robotsvetsning

Kemppi AX MIG Welder tillför kraftfull prestanda och maximal produktivitetspotential till ditt robotsvetssystem. Få enkel integration och säkerställ repeterbara svetsar av hög kvalitet med högpresterande bågsvetstillämpningar.

Med en 400 eller 500 A strömkälla och ett robottrådmatarverk är AX MIG Welder utmärkt i högintensiva, automatiserade dygnet-runt-svetstillämpningar. Vill du ha mer? Aktivera MAX- eller Wise-specialsvetsprocesser för att öka hastigheten, minska sträckenergin och öka inträngningen för utmanande robotsvetstillämpningar eller krävande produktionsmål. MAX- och Wise-processerna är optimerade för robotsvetstillämpningar.

AX MIG Welder är lätt att integrera i ditt robotsvetssystem. Med en omfattande uppsättning anslutningsalternativ erbjuder den nya sätt att få ut så mycket som möjligt av din bågsvetsrobot. AX MIG Welder har ett intuitivt, fjärrstyrt användargränssnitt utformat av världens ledande UX-team. Det är enkelt att använda och kan nås varifrån som helst på din bärbara dator eller mobila enhet via en webbläsare.

Weld Assist hjälper till att snabbt hitta rätt svetsparametrar, och Industry 4.0-övervakning kan läggas till för förbättrad spårbarhet och transparent rapportering om prestandamätvärden för robotsvetsning. Med en provperiod på tre månader kan du prova WeldEye ArcVision och dWPS-modulen gratis.

Säkerställ repeterbara svetsar av hög kvalitet från din bågsvetsrobot med finjusterad tändning och en exakt fogspårningssignal. Touch Sense används för att fastställa svetsens placering i förhållande till roboten, och funktionen fogföljning genom ljusbågen (TAST) hjälper robotsvetssystemet att korrigera svetsbanan om det finns avvikelser i fogen. Det finns även en gasflödessensor och en kollisionssensor.

Det är enkelt att lägga till en AX MIG Welder i ditt robotsvetssystem. Det är det bästa sättet att få automatiserade svetsar av hög kvalitet och de senaste svetsanslutningsfunktionerna.

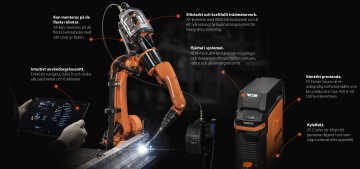

Fördelar

Kompatibel med de flesta robotsvetssystem
Utformad för enkel och snabb integrering och konfiguration oavsett robotsvetstillämpning
Flera alternativa strömkällor med 400 och 500 A för synergisk och pulsMIG-svetsning
Intuitivt och lättanvänt webbläsarbaserat användargränssnitt för fjärrjustering av svetsmaskinen. Möjliggör radikala besparingar i konfigurationstid samt snabb och enkel parameterkonfiguration, systemhantering och övervakning under utrustningens hela livscykel.
Weld Assist-verktyget guidar dig snabbt genom parameterinställningarna så att svetsningen kommer igång upp till 60 % snabbare än med manuell parameterinställning.
Med 430 A @ 100 % intermittens klarar AX MIG Welder krävande industriellt svetsarbete med kortare nedkylningstid.
Wise- och MAX-specialsvetsprocesser är optimerade för robotsvetsning, vilket ökar svetshastigheten, kvaliteten och kontrollen. Samma utrustning kan användas för diverse svetsarbeten och tillämpningar.
Passar alla industrier som utför robotsvetsning av tunt och tjockt kolstål, rostfritt stål och aluminiumkomponenter.
Inbyggd koppling till WeldEye ArcVision möjliggör övervakning av viktiga robotsvetstillämpningar var som helst. Tre månaders gratis testperiod för WeldEye ArcVision inklusive en dWPS-modul
Touch Sense-funktionen detekterar kontakten mellan tillsatsmaterialet och arbetsstycket, så att roboten kan avgöra startpunkten för svetsningen.
Fogföljning genom ljusbågen (TAST) hjälper robotsvetssystemet att korrigera svetsbanan om det finns avvikelser i fogen.
Gasflödessensorn i trådmatarverket gör det möjligt att övervaka skyddsgasflödet närmare ljusbågen som standard – inga ytterligare sensorer behövs.
Kollisionssensor förhindrar att svetspistolen oavsiktligt träffar föremål.
Touch Sense-tändning ger minimalt med sprut och en stabiliserad ljusbåge omedelbart efter tändningen.

Ladda ned broschyr

Enkel integrering, snabb installation

Efter endast några timmars installationsarbete är AX MIG Welder redo för svetsning.

Lätt att använda

Tydligt och enkelt webbläsarbaserat användargränssnitt med Weld Assist för upp till 60 % snabbare inställning av optimala svetsparametrar.

Hög prestanda, lågt underhållsbehov

430 A @ ED 100 % och MAX- eller Wise-svetsprocesser optimerade för robotsvetsning höjer produktiviteten.

Produktalternativ

Strömkällor

X5 Power Source 400 Multi-procesströmkälla som ger 400 A vid 60 % intermittens. Manuella och synergiska svetsalternativ tillgängliga. Kompatibel med svetsprocesserna MAX Speed, MAX Cool, WiseFusion, WiseSteel och WisePenetration+. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5110400000

Anslutningsspänning 3-fas 50/60 Hz

380–460 V ±10 %

Säkring

25 A

Uteffekt 60 % ED

400 A

Uteffekt 100 % ED

350 A

Anslutningseffekt vid max. ström

20 kVA

Rekommenderad elverkseffekt (min.)

25 kVA

Svetsströms- och spänningsområde, MIG

15 A/12 V ... 400 A/42 V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 400 A/42 V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 400 A/42 V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39.0 kg

Skyddsklass

IP23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

X5 Power Source 400 Pulse Multi-procesströmkälla som ger 400 A vid 60 % intermittens. Alternativ för manuell och synergisk svetsning samt puls- och dubbelpulssvetsning. Kompatibel med alla MAX-specialsvetsprocesser samt WiseFusion, WisePenetration+ och WiseSteel. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5130400000

Anslutningsspänning 3-fas 50/60 Hz

380 - 460 ±10 %

Säkring

25 A

Uteffekt 60 % ED

400 A

Uteffekt 100 % ED

350 A

Anslutningseffekt vid max. ström

20 kVA

Rekommenderad elverkseffekt (min.)

25 kVA

Svetsströms- och spänningsområde, MIG

15 A/10 V ... 400 A / 50V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 400 A / 50V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 400 A / 50V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39,5 kg

Skyddsklass

IP23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

X5 Power Source 400 Pulse+ Multi-procesströmkälla som ger 400 A vid 60 % intermittens. Alternativ för manuell och synergisk svetsning samt puls- och dubbelpulssvetsning. Kompatibel med alla MAX-specialsvetsprocesser samt WiseFusion, WisePenetration+, WiseRoot+, WiseThin+ och WiseSteel. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5100400000

Anslutningsspänning 3-fas 50/60 Hz

380 - 460 ±10 %

Säkring

25 A

Uteffekt 60 % ED

400 A

Uteffekt 100 % ED

350 A

Anslutningseffekt vid max. ström

20 kVA

Rekommenderad elverkseffekt (min.)

25 kVA

Svetsströms- och spänningsområde, MIG

15 A/10 V ... 400 A / 50V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 400 A / 50V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 400 A / 50V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39,5 kg

Skyddsklass

IP23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

X5 Power Source 500 Multi-procesströmkälla som ger 500 A vid 60 % intermittens. Manuella och synergiska svetsalternativ tillgängliga. Kompatibel med svetsprocesserna MAX Speed, MAX Cool, WiseSteel, WiseFusion och WisePenetration+. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5110500000

Anslutningsspänning 3-fas 50/60 Hz

380–460 V ±10 %

Säkring

32 A

Uteffekt 60 % ED

500 A

Uteffekt 100 % ED

430 A

Anslutningseffekt vid max. ström

27 kVA

Rekommenderad elverkseffekt (min.)

35 kVA

Svetsströms- och spänningsområde, MIG

15 A/10 V ... 500 A/47 V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 500 A/47 V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 500 A/47 V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39.5 kg

Skyddsklass

IP23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

X5 Power Source 500 Pulse Multi-procesströmkälla som ger 500 A vid 60 % intermittens. Alternativ för manuell och synergisk svetsning samt puls- och dubbelpulssvetsning. Kompatibel med alla MAX-specialsvetsprocesser samt WiseFusion, WisePenetration+ och WiseSteel. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5130500000

Anslutningsspänning 3-fas 50/60 Hz

380...460 V ±10 %

Säkring

32 A

Uteffekt 60 % ED

500 A

Uteffekt 100 % ED

400 A

Anslutningseffekt vid max. ström

27 kVA

Rekommenderad elverkseffekt (min.)

35 kVA

Svetsströms- och spänningsområde, MIG

15 A/10 V ... 500 A/50 V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 500 A/50 V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 500 A/50 V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39,5 kg

Skyddsklass

P23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

X5 Power Source 500 Pulse+ Multi-procesströmkälla som ger 500 A vid 60 % intermittens. Alternativ för manuell och synergisk svetsning samt puls- och dubbelpulssvetsning. Kompatibel med alla MAX-specialsvetsprocesser samt WiseFusion, WisePenetration+, WiseRoot+, WiseThin+ och WiseSteel. I robotsvetstillämpningar är TIG- och MMA-processer inte tillgängliga. Visa mer

Tekniska data

Ladda ned

Produktkod

X5100500000

Anslutningsspänning 3-fas 50/60 Hz

380...460 V ±10 %

Säkring

32 A

Uteffekt 60 % ED

500 A

Uteffekt 100 % ED

400 A

Anslutningseffekt vid max. ström

27 kVA

Rekommenderad elverkseffekt (min.)

35 kVA

Svetsströms- och spänningsområde, MIG

15 A/10 V ... 500 A/50 V

Svetsströms- och spänningsområde, TIG

15 A/1 V ... 500 A/50 V

Svetsströms- och spänningsområde, pinnelektrod (MMA)

15 A/10 V ... 500 A/50 V

Omgivningstemperatur

-20 till +40 °C

Yttermått L × B × H

750 x 263 x 456 mm

Vikt (inga tillbehör)

39,5 kg

Skyddsklass

P23S

EMC-klass

Förvaringstemperaturområde

-40 till +60 °C

Trådmatarverk

R500 Wire Feeder R500-trådmatarverket är ett slitstarkt och kraftfullt trådmatningssystem, med två motorer och 4-hjulsmatning, utformad för att fungera smidigt med AX MIG Welder. Ett separat fäste krävs för montering av trådmatarverket på roboten. Följande integrerade funktioner ingår: Gastestknapp, trådmatnings- och trådbackningsknappar och bakgrundsbelysning bakom matarhjulen. Visa mer

Tekniska data

Ladda ned

Produktkod

RX20150025L

Trådmatarverk

Fyrhjulsmatning, två motorer

Justering av trådmatningshastighet

0,5–25 m/min

Pistolanslutning

Euro

Tillsatsmaterial (Fe-homogentråd)

0,8–1,6 mm

Tillsatsmaterial (Fe-homogentråd)

1,0–1,6 mm

Tillsatsmaterial (Fe-rörelektrod)

1,0–1,6 mm

Tillsatsmaterial (Ss)

0,8–1,6 mm

Tillsatsmaterial (Al)

1,0–2,4 mm

Tillsatsmaterial (CuSi)

0,8–1,2 mm

Driftspänning

48 V =

Omgivningstemperatur

-20 till 40 °C

Yttermått L × B × H

374 x 234 x 183 mm

Vikt (inga tillbehör)

6,15 kg

Skyddsklass

IP215

EMC-klass

Förvaringstemperaturområde

-40 till 60 °C

R500+ Wire Feeder R500-trådmatarverket är ett slitstarkt och kraftfullt trådmatningssystem, med två motorer och 4-hjulsmatning, utformad för att fungera smidigt med AX MIG Welder. Ett separat fäste krävs för montering av trådmatarverket på roboten. Följande integrerade funktioner ingår: Gastestknapp, trådmatnings- och trådbackningsknappar, gasflödessensor, tryckluftsventil för rengöring av svetspistol och bakgrundsbelysning bakom matarhjulen. Visa mer

Tekniska data

Ladda ned

Produktkod

RX21150025L

Trådmatarverk

Fyrhjulsmatning, två motorer

Justering av trådmatningshastighet

0,5–25 m/min

Pistolanslutning

Euro

Tillsatsmaterial (Fe-rörelektrod)

1,0–1,6 mm

Tillsatsmaterial (Ss)

0,8–1,6 mm

Tillsatsmaterial (Al)

1,0–2,4 mm

Tillsatsmaterial (CuSi)

0,8–1,2 mm

Driftspänning

48 V =

Omgivningstemperatur

-20 till 40 °C

Yttermått L × B × H

374 x 234 x 183 mm

Vikt (inga tillbehör)

6,75 kg

Skyddsklass

IP215

EMC-klass

Förvaringstemperaturområde

-40 till 60 °C

Anslutningsmodul för robot

RCM (AX) Robotanslutningsmodulen, RCM, är hjärtat i robotsvetssystemet. Den ansvarar för automationens fältbussanslutning, WeldEye-anslutning, användargränssnitt (WebUI), touch-avkänning och många andra specifika robotsvetsfunktioner, inklusive LAN- och WLAN-anslutning (WiFi endast i modell RCM+). Det webbaserade användargränssnittet (WebUI) kan användas med valfri enhet som har en webbläsare, däribland mobiltelefon, surfplatta, PC, bärbar dator eller industri-PC. Visa mer

Produktkod

RX311000000 – RCM+ med WLAN
RX301000000 – RCM utan WLAN

Programvara

MAX Cool En svetsprocess som minskar sträckenergin i jämförelse med traditionella puls- eller kortbågsmetoder, vilket förbättrar kontrollen av smältbadet och dess stabilitet. MAX Cool är idealisk för tillverkning i tunnplåt, svetsning av rotsträngar, överbryggning av spalter och sammanfogning av tunna strängpressade delar. Visa mer

Produktkod

MSM70000 (Product code for Master M)
X570000 (Product code for X5 FastMig)
AX80000 (Product code for AX MIG Welder)

MAX Position En svetsprocess som underlättar hanteringen av tyngdkrafteffekten på smältbadet, vilket ger enklare lägessvetsning. MAX Position är utformad för svetsning av stål, rostfritt stål och aluminium. Visa mer

Produktkod

MSM90000 (Product code for Master M)
X590000 (Product code for X5 FastMig)
AX60000 (Product code for AX MIG Welder)

MAX Speed En svetsprocess som är särskilt utformad för att öka framföringshastigheten i jämförelse med traditionella puls- eller spraybågsmetoder. MAX Speed minskar arbetstiden och svetskostnaderna vid svetsning av stål och rostfritt stål. Visa mer

Produktkod

MSM80000 (Product code for Master M)
X580000 (Product code for X5 FastMig)
AX70000 (Product code for AX MIG Welder)

WiseFusion En svetsfunktion som reglerar ljusbågslängden automatiskt för att säkerställa en jämn svetskvalitet i alla lägen. Skapar och upprätthåller en optimal kortslutning vid pulsad Mig/Mag-svetsning och vid svetsning i spraybåge. Visa mer

Produktkod

X5500001 (Product code for X5 FastMig)
X8500000 (Product code for X8 MIG Welder)
MSM40000 (Product code for Master M)
AX30000 (Product code for AX MIG Welder)

WisePenetration+ En svetsfunktion som säkerställer optimal inträngning vid synergisk och pulsad MIG-/MAG-svetsning, oberoende av variationer i avståndet mellan kontaktmunstycket och arbetsstycket. Stabiliserar svetseffekten i alla situationer. Visa mer

Produktkod

X5500002 (Product code for X5 FastMig)
X8500002 (Product code for X8 MIG Welder)
MSM50000 (Product code for Master M)
AX20000 (Product code for AX MIG Welder)

WiseThin+ Optimerad kortbågsprocess för svetsning av tunnplåt och lägessvetsning av tjockare plåt, även vid bredare spalter och spaltvariationer. Den exakta digitala styrningen ger en sprutfri ljusbåge. Visa mer

Produktkod

X8500004 (Product code for X8 MIG Welder)
X5500004 (Product code for X5 FastMig)
AX50000 (Product code for AX MIG Welder)
9990419 (Product code for FastMig X)

WiseRoot+ Optimerad kortbågssvetsningsprocess för produktiv rotsträngssvetsning. Styrningen av bågspänningen och tidpunkten för överföringen av droppen från tillsatsmaterialet ger en utmärkt svetskvalitet. Ger högre hastighet än vid MMA-svetsning, TIG-svetsning eller normal MIG/MAG-svetsning. Visa mer

Produktkod

X8500003 (Product code for X8 MIG Welder)
X5500003 (Product code for X5 FastMig)
AX40000 (Product code for AX MIG Welder)

WiseSteel En svetsfunktion som är särskilt avsedd att hantera utmaningarna vid svetsning i blandbåge. WiseSteel växlar mellan kortbåge och spraybåge, vilket skapar perfekta svetsar som kännetecknas av ett regelbundet fiskfjällsmönster. Visa mer

Produktkod

X5500000 (Product code for X5 FastMig)
X8500001 (Product code for X8 MIG Welder)
MSM60000 (Product code for Master M)
AX10000 (Product code for AX MIG Welder)

AX Work Pack Pulse AX Work Pack Pulse innehåller 14 pulssvetsprogram optimerade för robotsvetsning. Se listan över svetsprogram under bladet med tekniska data. Visa mer

Tekniska data

Ladda ned

Produktkod

AX92070200

AX Work Pack 1-MIG AX Work Pack 1-MIG innehåller sju 1-MIG-svetsprogram optimerade för robotsvetsning. Se listan över svetsprogram under bladet med tekniska data. Visa mer

Tekniska data

Ladda ned

Produktkod

AX92070200

Funktioner

Intuitivt användargränssnitt (WebUI)

Med det intuitiva och lättanvända webbläsarbaserade användargränssnittet kan du fjärrjustera maskiner, vilket sparar tid för konfiguration samt för hantering och övervakning av systemet under utrustningens hela livscykel. Användargränssnittet kan användas med valfri enhet som har en webbläsare – mobiltelefon, surfplatta, bärbar dator eller annan industri-PC.

Enkel integrering

Integrering av AX MIG Welder går enkelt och snabbt tack vare en rad anslutningsmöjligheter som erbjuder nya sätt att få ut det mesta av dina bågsvetsrobotar. Snabb och enkel installation och integration, plus livslång support från Kemppi gör det snabbt och enkelt att komma igång från dag ett och långt in i framtiden.

Upp till 70 % högre framföringshastighet

MAX Speed ökar framföringshastigheten med upp till 70 % jämfört med traditionella puls- och spraybågsmetoder. MAX Speed ger rena svetsar av högsta kvalitet, vilket effektivt minskar arbetstiden och svetskostnaderna. MAX Speed är utformad för svetsning av stål och rostfritt stål i lägena PA och PB. MAX Speed är optimerad för robotsvetstillämpningar.

Bättre kontroll över smältbadet vid lägessvetsning

MAX Position underlättar hanteringen av gravitationseffekterna i ett smältbad. MAX Position är utmärkt vid fyll- och täcksträngar i stål, rostfritt stål och aluminium i PF-läget, då den förbättrar kontrollen och tillförlitligheten vid arbeten i lägen. MAX Cool är optimerad för robotsvetstillämpningar.

Mer än 30 % lägre sträckenergi

MAX Cool sänker sträckenergin med upp till 30 % och förbättrar kontrollen där för hög temperatur påverkar både smältbadets stabilitet och deformationen negativt. MAX Cool är den idealiska lösningen för en mängd olika tillämpningar, t.ex. tillverkning i tunnplåt, svetsning av rotsträngar, överbryggning av spalter och sammanfogning av tunna delar med homogena Fe-, Ss-, CuAl8- och CuSi3-tillsatsmaterial. MAX Cool är optimerad för robotsvetstillämpningar.

Högeffektiv rotsträngssvetsning

WiseRoot+ är en optimerad kortslutningsprocess för rotsträngssvetsning utan rotstöd. Processen är högeffektiv och mycket snabbare än MMA-svetsning, TIG-svetsning eller normal MIG/MAG-svetsning men skapar ändå svetsar av hög kvalitet. Fixerade rör kan svetsas i alla lägen och fogvinkeln kan minskas med så mycket som 40 procent beroende på tillämpningen. WiseRoot+ är optimerad för robotsvetstillämpningar.

Högre svetshastighet och bättre kvalitet

WiseThin+ har utvecklats för snabbare och mer produktiv manuell och automatiserad tunnplåtssvetsning av stål och icke-järnhaltiga material. Den här processen gör det möjligt att svetsa i alla lägen, breda spalter eller med varierande spalttoleranser samt fallande. WiseThin+ ger utmärkt kontroll över smältbadet och minskar mängden och storleken på sprutet. WiseThin+ minskar sträckenergin med 25 % jämfört med normal MIG/MAG-svetsning, vilket minskar risken för deformationer och behovet av efterarbete. WiseThin+ är optimerad för robotsvetstillämpningar.

Kvalitet, hastighet och enkel användning

Den optimerade svetsfunktionen WiseFusion ger en mycket smal och energität ljusbåge, vilket ger högre svetshastighet och lägre sträckenergi. Det koncentrerade inträngningsområdet gör det möjligt att svetsa i smala och djupa spalter. WiseFusion ger utmärkt inträngning utan risk för smältdiken. Den smalare ljusbågen underlättar dessutom kontrollen av smältbadet vid lägessvetsning.

Konstant inträngning under krävande förhållanden

WisePenetration+ är en optimerad svetsfunktion utformad för att hålla svetsströmmen och därmed inträngningen konstant. Vid normal MIG/MAG-svetsning ändras effekten till smältbadet eftersom svetsaren eller svetsstycket bestämmer avståndet mellan fogen och svetspistolens munstycke. Dessa avvikelser kan leda till kvalitetsproblem, till exempel brist på sammansmältning, ofullständig eller varierande inträngning, ändringar av svetsprofil samt svetssprut. WisePenetration+ löser dessa problem och minskar behovet av efterslipning och reparationsarbete. WisePenetration+ är optimerad för robotsvetstillämpningar.

Öka effektiviteten och minska mängden sprut vid svetsning av kolstål

WiseSteel ger optimerade ljusbågsegenskaper för olika bågtyper och förenklar MIG-svetsningen av kolstål. Det intelligenta styrsystemet hanterar till exempel utmaningarna vid svetsning i blandbågsområdet. Detta uppnås genom en växling mellan kortbåge och spraybåge, vilket minskar mängden sprut med 30 %, ökar framföringshastigheten och skapar högkvalitativa svetsar som kännetecknas av ett regelbundet fiskfjällsmönster.

Läs mer

AX MIG Welder för svetsning av stål

Olegerat stål används fortfarande i stor utsträckning i industriproduktion. Tillverkningen av detaljer av kolstål kan gå ännu snabbare tack vare robotstationer. Dessutom är det också möjligt tack vare användningen av särskilda, högeffektiva svetsprocesser som implementerats i svetsutrustningen, och möjligheten till kontinuerlig utveckling av dessa enheter genom att ladda upp nya svetskurvor för ännu högre effektivitet med bibehållen hög kvalitet. Typiska industrisegment: varvsindustrin, offshore, allmän industri, maskintillverkning och containertillverkning. Klicka på ”Läs mer” för att se ett exempel på AX MIG Welder-konfiguration (endast som referens) för svetsning av stål.

Läs mer

AX MIG Welder för svetsning av rostfritt stål

Andelen rostfritt stål i industriproduktionen växer konstant. Det materialet är mer krävande än kolstål, men genom systematisering av produktionen, vilket är mycket enklare med robottillämpningar, är svetsning av rostfritt stål nu extremt effektiv. Användningen av avancerad svetsutrustning i robotstationer gör det möjligt att snabbt och flexibelt anpassa stationen efter ständiga förändringar i stålets kvalitet och högre kvalitetskrav. Svetsutrustning med implementerad övervakning av svetsparametrar är en huvudfaktor i utvecklingen av denna industri. Typiska industrisegment: Livsmedelsindustrin, kemisk industri, processindustrin, läkemedelsindustrin, rör och rörledningar. Klicka på ”Läs mer” för att se ett exempel på AX MIG Welder-konfiguration (endast som referens) för svetsning av rostfritt stål.

Läs mer

AX MIG Welder för svetsning av aluminium

Aluminium är ett material som blir allt vanligare inom produktion. Det utgör ett lättviktsalternativ till stål eftersom det har ett bättre hållfasthet/vikt-förhållande och korrosionsbeständighet. Detta material beter sig dock inte som stål i svetstillämpningar, särskilt på grund av dess höga värmeledningsförmåga och låga smältpunkt. Effektiviteten och kvaliteten på svetsning av aluminium beror till stor del på rätt utrustning och rätt svetskurvor. Typiska industrisegment: Varvsindustrin, (e)-transport, släp, motorfordon, hjulramar och battericellkylning. Klicka på ”Läs mer” för att se ett exempel på AX MIG Welder-konfiguration (endast som referens) för svetsning av aluminium.

Weld Assist-verktyg för snabbare parameterinställning

AX MIG Welder är utrustad med verktyget Weld Assist som ger vägledning för snabbare inställningar. Välj bara fogtyp, svetsläge och materialtjocklek, och sedan är roboten redo att svetsa. Weld Assist stöder AI-, Fe- och Ss-material och 1-MIG- och pulssvetsprocesser.

Läs mer

Spåra ljusbågstid och svetsparametrar

WeldEye ArcVision är en integrerad Industri 4.0-lösning som spårar och registrerar ljusbågstid och svetsparametrar för bättre översikt i svetsproduktionen. Aktivera din kostnadsfria 3-månaders provperiod för WeldEye ArcVision utan förpliktelser. Provlicensen innehåller också WeldEyes Welding Procedures-modul, så att användaren kan testa den digitala WPS-funktionen (dWPS).

TAST (Through Arc Seam Tracking, fogföljning genom ljusbågen)

Strömkällan skickar ljusbågs- och stick-out längd till roboten som ett värde. Roboten använder detta värde för att hålla stick-out längden stabil och svetsningen på rätt bana. Robotpendling behövs för fogpositionering. Denna funktion används när en trång svetsbana inte är exakt vad gäller den faktiska fogen. Exempelvis vid svetsning av stora arbetsstycken inom varv, maskinindustrin, kraftverksindustrin.

Touch Sense Ignition (TSI)

Touch Sense Ignition (TSI) möjliggör en pålitlig icke kortslutande tändning som minimerar mängden svetssprut och efterbearbetning.

Touch-operation

Med Touch-operationsfunktionen kan en robot hitta fogens start- och/eller slutpunkt. Principen är att strömkällan riktar sökspänningen till svetstråden eller gaskåpan (50 – 200 V). När tråden eller gaskåpan vidrör ett jordat arbetsstycke får roboten ett meddelande om beröringen och sparar läget.

Kollisionssensor

Strömkällans kollisionssensorfunktion sänder meddelandet från kollisionssensorn via trådmatarverkets kontakt till robotens fältbuss eller I/O-kort om ett I/O-kort (tillval) används. För denna funktion måste en kollisionssensor vara monterad på robotens fläns.

Gasflödesmätning

Gasflödesmätaren övervakar gasflödet under svetsningen och meddelar roboten omedelbart om gasflödet faller under gränsvärdet.

Referenser

Läs mer

Leimet

Leimet Oy är ett finskt familjeföretag vars kärnverksamhet är utveckling, tillverkning och marknadsföring av pålskarvar och bergdubbar för prefabricerade betongpålar till påltillverkare runt om i världen.

Läs mer

Ocotec

Ocotec, ett finskt familjeägt företag, designar och tillverkar skräddarsydda utrustningskapslingar för en mängd olika krävande miljöer. Utöver standardprodukterna är ett stort antal av produkterna helt anpassade efter kundernas behov.

Tillbehör

Alla Kylning Kablar Slitdelar Övrigt

X5 Cooler 1400

Snabbmonterad X5 Cooler 1400 med Auto/AV/PÅ-funktion. Lättpåfylld tank med möjlighet ...

Snabbmonterad X5 Cooler 1400 med Auto/AV/PÅ-funktion. Lättpåfylld tank med möjlighet att kontrollera kylvätskenivån. Den dynamiska kylningen sänker energiförbrukningen och ljudnivån. Kylenheten har en justerbar flödessensor och filter för att säkerställa kontinuerlig kylning.

Produktkod: X5620000000

Robot interface module for AX

Fältbusskommunikation mellan strömkällan och robotstyrenheten möjliggörs med olika ty...

Fältbusskommunikation mellan strömkällan och robotstyrenheten möjliggörs med olika typer av moduler. Protokollet kan väljas utifrån kundens önskemål. Det vanligaste är Ethernet IP. KUKA och Beckhoff använder Ethercat. Profinet&Profibus är vanligt för Siemens, och Modbus används i Universal Robot. DeviceNet är ett vanligt nätverksprotokoll i äldre system.

Produktkod: Se tekniska data.

R500 Wire Feeder Mounting Brackets

Fästen för montering av R500-trådmatarverket på robotens tredje axel. Satsen består a...

Fästen för montering av R500-trådmatarverket på robotens tredje axel. Satsen består av två delar: överdel och underdel.

Det övre fästet är avsett för trådmatarverket. Det nedre fästet är avsett för specifika robotmodeller. Artikelnumret omfattar metallplåtar, isoleringsringar och skruvar. Skruvar för robotens tredje axel ingår inte.

Produktkod: Se tekniska data.

Stand for power source

Stativ för smidig transport och för att hålla golvet fritt under strömkällan.

Produktkod: X5701050000

Interconnection cables for AX

Mellanledarsatsen innehåller ett antal kablar och slangar. Kabelsatsen används för at...

Mellanledarsatsen innehåller ett antal kablar och slangar. Kabelsatsen används för att överföra svetsström, skyddsgas, kylvätska och styrsignaler från svetsströmkällan till trådmatarverket. I mellanledarsatsen ingår en spänningsavkännande kabel som behövs med ”+-modeller” av X5 Power Source.

Produktkod: Se tekniska data.

Interconnection cable brackets for AX

Monteringsdel av metall, två buntband.

Produktkod: SP008072

Earth return cable 70

Återledare, 70 mm² och längderna 5, 10 och 15 m.

Produktkod: 6184711 (5 m, 70 mm²), 6184712 (10 m, 70 mm²), 6184713 (15 m, 70 mm²)

Wire conduit for wire spools

Trådledare av hög kvalitet säkerställer en stabil frammatning av tillsatsmaterial frå...

Trådledare av hög kvalitet säkerställer en stabil frammatning av tillsatsmaterial från bobinen till matarverket. Hankontakt i båda ändarna passar i Kemppis matarverk och den separata hållaren för trådbobinen. OBS! Artikelnummer omfattar inte snabbkoppling (honkontakt) för trådbobinhållare eller trådtunna (beställs separat). OBS! För tillämpningar med rostfritt stål eller aluminium krävs en separat Chili-trådledare.

Produktkod: Se tekniska data.

Wire conduit for wire drums

Alternativ trådledarlösning när avståndet mellan trådmatarverket och trådtunnan är st...

Alternativ trådledarlösning när avståndet mellan trådmatarverket och trådtunnan är större än 5 meter. OBS! Vid beställning av trådledarkabel SP6007xx med önskad längd behöver du även snabbkopplingar: Två hanar (W005197) och en hona (W005189) – de måste beställas separat.

Produktkod: Se tekniska data

Snap connector for drum or spool holder (female)

Honkontakt för trådtunna eller bobinhållare.

Produktkod: W005189

Snap connector for wire conduit (male)

Hankontakt till trådledare. OBS! Två stycken behövs per ledare

Produktkod: W005197

Wire feed roll kits for AX

Satser med trådmatarhjul för R500 trådmatarverk.

Produktkod: Se tekniska data.

Protective cover for wire spool

Plastskydd för trådbobinhållare.

Produktkod: SP007940

Wire spool holder

Lämplig för standardtrådrulle à 15 kg. OBS! Honkontakt för trådledare ingår inte. Den...

Lämplig för standardtrådrulle à 15 kg. OBS! Honkontakt för trådledare ingår inte. Den beställs separat.

Produktkod: W007628 (right), W007629 (left)

Floor stand for wire spool holder

Golvställning för trådbobinhållare.

Produktkod: W007356

Support

AX MIG Welder – Robotsvetsmaskin

Spårbar högpresterande robotsvetsning

Fördelar

Enkel integrering, snabb installation

Lätt att använda

Hög prestanda, lågt underhållsbehov

Produktalternativ

Strömkällor

Trådmatarverk

Anslutningsmodul för robot

Programvara

Funktioner

Intuitivt användargränssnitt (WebUI)

Enkel integrering

Upp till 70 % högre framföringshastighet

Bättre kontroll över smältbadet vid lägessvetsning

Mer än 30 % lägre sträckenergi

Högeffektiv rotsträngssvetsning

Högre svetshastighet och bättre kvalitet

Kvalitet, hastighet och enkel användning

Konstant inträngning under krävande förhållanden

Öka effektiviteten och minska mängden sprut vid svetsning av kolstål

AX MIG Welder för svetsning av stål

AX MIG Welder för svetsning av rostfritt stål

AX MIG Welder för svetsning av aluminium

Weld Assist-verktyg för snabbare parameterinställning

Spåra ljusbågstid och svetsparametrar

TAST (Through Arc Seam Tracking, fogföljning genom ljusbågen)

Touch Sense Ignition (TSI)

Touch-operation

Kollisionssensor

Gasflödesmätning

Referenser

Leimet

Ocotec

Tillbehör

X5 Cooler 1400

Robot interface module for AX

R500 Wire Feeder Mounting Brackets

Stand for power source

Interconnection cables for AX

Interconnection cable brackets for AX

Earth return cable 70

Wire conduit for wire spools

Wire conduit for wire drums

Snap connector for drum or spool holder (female)

Snap connector for wire conduit (male)

Wire feed roll kits for AX

Protective cover for wire spool

Wire spool holder

Floor stand for wire spool holder

Support

Behöver du reservdelar?

Behöver du reparation eller underhåll?

Garanti

Vanliga frågor (FAQ)

Tekniska data

Behöver du
reservdelar?
