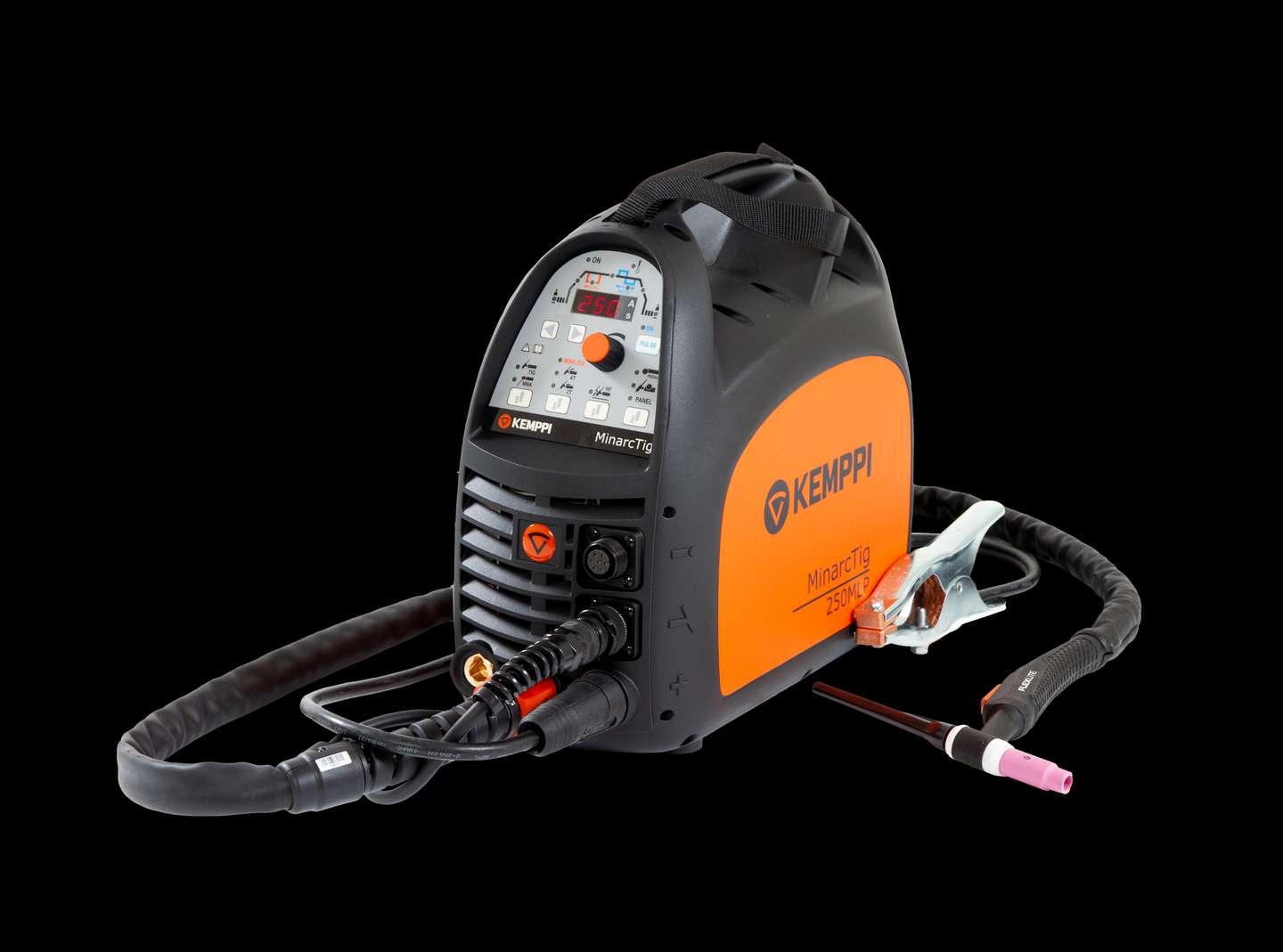

MinarcTig
MinarcTig 250 ist ein modernes Multiprozessmodell, das mit besonderen technischen Merkmalen, wie zum Beispiel Minilog und Impulslichtbogen, ausgestattet ist. Dieses Modell ist mit den Flexlite TX-Brennermodellen TX 225G undTX 165GF (4 und 8 m) kompatibel und lieferbar.
- Startseite
- WIG Schweißen
- MinarcTig
MULTIPROZESSOPTION
Ermöglicht Ihnen mehr Vielseitigkeit
EINFACH AUSGEZEICHNET
Niederspannungszündung
KOMPAKT
Problemlos überallhin zu transportieren
Verfeinerte WIG-Schweißqualität für präzise Anwendungen
MinarcTig 250 ist die ideale DC WIG-Schweißlösung für Montage-, Reparatur- und
Wartungsaufgaben. Das 250-A-Modell ist für qualitativ hochwertige Arbeiten geeignet. Das geringe Gewicht und die kompakte Größe sind für Schweißprofis unterwegs ein echter Vorteil.
MinarcTig 250 ist eine Dual-Prozess-Maschine, die eine eindrucksvolle DC-WIG- und E-Hand- (MMA-) Schweißerfahrung bietet. Neben der normalen 250-Maschine gibt es noch das Modell
250MLP, das mit besonderen Merkmalen, wie zum Beispiel Minilog und der Impulslichtbogen-Funktion ausgestattet ist.
35 % Einschaltdauer bei Volllast und eine leichte Bauweise kombinieren reale Leistungsvorteile mit einer außerordentlichen Steuerung bei niedriger Zündspannung. Das ermöglicht eine verfeinerte WIG-Schweißqualität für präzise und anspruchsvolle Werkstücke.
Qualitätsschweißen ist einfach
MinarcTig 250 ist die ideale Maschine für die Bearbeitung von Feinblechen. Die niedrige Zündspannung und der stabile Lichtbogen erleichtern das qualitativ hochwertige Schweißen.
MinarcTig 250 MLP — Technische Daten
| Beschreibung | Wert |
|---|---|
| Netzanschlussspannung | 400 V -20...+15 % |
| Netzanschlussphasen | 3~50/60 Hz |
| Typ des Netzanschlusskabels | 4G, H07RN-F |
| Größe des Netzanschlusskabels | 1.5 mm² |
| Maximale Nenneingangsleistung [S1max] | 8.2 kVA |
| Netzsicherung | 10 A |
| Leerlaufleistung | 40 W |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, WIG | 30 % |
| Leistung bei +40 °C, max. Nennstrom, WIG | 250 A |
| Leistung bei +40 °C, 100% WIG | 160 A |
| Leistungsfaktor bei maximalem Nennstrom [λ] | 0.91 |
| Wirkungsgrad bei maximalem Nennstrom [η] | 86 % |
| EMV-Klasse | A |
| Mindestkurzschlussleistung des Versorgungsnetzes [Ssc] | 1.5 MVA |
| Art Schweißanschluss | DIX |
| Empfohlene Mindestgeneratorleistung [Sgen] | 15 kVA |
| Schutzklasse (vollständig installiert) | IP23S |
| Außenabmessungen, Länge | 400 mm |
| Außenabmessungen, Breite | 180 mm |
| Außenabmessungen, Höhe | 340 mm |
| Gewicht ohne Zubehör | 10.7 kg |
| Normen | IEC 60974-1, -3, -10, IEC 61000-3-12 |
MinarcTig 250 — Technische Daten
| Beschreibung | Wert |
|---|---|
| Netzanschlussspannung | 400 V -20...+15 % |
| Netzanschlussphasen | 3~50/60 Hz |
| Typ des Netzanschlusskabels | 4G, H07RN-F |
| Größe des Netzanschlusskabels | 1.5 mm² |
| Maximale Nenneingangsleistung [S1max] | 8.2 kVA |
| Netzsicherung | 10 A |
| Leerlaufleistung | 40 W |
| Leistung, Einschaltdauer % bei maximalem Nennstrom, WIG | 30 % |
| Leistung bei +40 °C, max. Nennstrom, WIG | 250 A |
| Leistung bei +40 °C, 100% WIG | 160 A |
| Leistungsfaktor bei maximalem Nennstrom [λ] | 0.91 |
| Wirkungsgrad bei maximalem Nennstrom [η] | 86 % |
| EMV-Klasse | A |
| Mindestkurzschlussleistung des Versorgungsnetzes [Ssc] | 1.5 MVA |
| Art Schweißanschluss | DIX |
| Empfohlene Mindestgeneratorleistung [Sgen] | 15 kVA |
| Schutzklasse (vollständig installiert) | IP23S |
| Außenabmessungen, Länge | 400 mm |
| Außenabmessungen, Breite | 180 mm |
| Außenabmessungen, Höhe | 340 mm |
| Gewicht ohne Zubehör | 10.7 kg |
| Normen | IEC 60974-1, -3, -10, IEC 61000-3-12 |
TX 225GS 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 225GS 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 225GS 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 225G 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 160 A |
| Brennerhalstyp | Starr |
| Halsabmessungen: Winkel | 70 ° |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 225G 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 160 A |
| Brennerhalstyp | 70°-Winkel |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 225G 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 160 A |
| Brennerhalstyp | Starr |
| Halsabmessungen: Winkel | 70 ° |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 165GS 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 110 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 165GS 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 110 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 165GS 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 110 A |
| Brennerhalstyp | Drehbar |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 165GF 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 165GF 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 165GF 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 165G 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Starr |
| Halsabmessungen: Winkel | 70 ° |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 165G 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Starr |
| Halsabmessungen: Winkel | 70 ° |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 165G 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 160 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Starr |
| Halsabmessungen: Winkel | 70 ° |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 135GF 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 130 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Normen | IEC 60974-7 |
TX 135GF 16m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 130 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 16 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 2.4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 135GF 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 130 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 100 A |
| Brennerhalstyp | Biegbar |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 2.4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 225GFL 8m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Abschließbar, Drehbar |
| Länge des Schweißbrennerkabels | 8 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
TX 225GFL 4m — Technische Daten
| Beschreibung | Wert |
|---|---|
| Kühlart | Luft |
| Einschaltdauer 40% Gleichstrom / Argon | 220 A |
| Einschaltdauer 40 % Wechselstrom / Argon | 120 A |
| Brennerhalstyp | Abschließbar, Drehbar |
| Länge des Schweißbrennerkabels | 4 m |
| Fernregelung | Optional |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 V |
| Nennwerte der elektrischen Bauteile (Fernregler, Nennwert) | 10 mA |
| Anschlussart, Gas/Strom | G1/4 |
| Anschlussart, Steuerung | 7-polig |
| Elektrodendurchmesser | 1 ... 4 mm |
| Betriebstemperatur | -10 ... 40 °C |
| Lagertemperatur | -40 ... 60 °C |
| Normen | IEC 60974-7 |
