Hvordan konfigurerer jeg sveiseutstyrspakken for robotsveisestasjonen?

Hver robotsveisestasjon har spesifikke behov avhengig av materialer, industri osv. Du kan imidlertid være trygg på at robotsveisesystemet AX MIG Welder er fullt kompatibelt med de fleste av dagens robotmodeller.

AX MIG Welder består av flere strømkildealternativer med 400 eller 500 A og synergiske og puls-MIG-sveisealternativer, en kraftig kjøler, trådmaterenheter designet for robotsveising, en Robotic Connectivity Module som er hjertet i systemet, et nettleserbasert brukergrensesnitt, valgfrie sveiseprogrammer avhengig av arbeidsoppgaven, samt monteringsbraketter, mellomkabler og andre typer tilbehør.

Med Kemppi-konfiguratoren kan du lage oppsettet som passer best til arbeidet du skal gjøre. Og du kan være trygg på at AX MIG Welder innfrir alle kravene du har på listen.

Hva er forskjellen mellom en robot- og en cobot-sveisestasjon?

Roboter er beregnet på bruksområder innenfor industrien, der robotene er isolert fra menneskelig kontakt. Robotsveiseceller er utstyrt med dedikerte robotsveisemaskiner og tilbehør.

Robotsveisemaskiner medfører typisk høyere kostnader (enn coboter) – både til personalopplæring og utstyr – men gir også maksimal effektivitet.

Coboter, også kalt samarbeidende roboter, jobber sammen med operatøren i et felles rom takket være innebygde sikkerhetsforanstaltninger som avrundede kanter, lettvektskonstruksjon, begrensning av hastighet og kraft eller innebygde sensorer og innebygd programvare.

En cobot-sveisestasjon er en liten stasjon som er enkel å programmere, og ofte er utstyrt med en manuell sveisemaskin. Cobot-celler er vanligvis ikke fullt automatiserte. Sammenlignet med roboter gir coboter større fleksibilitet og krever samtidig en mindre totalinvestering.

Hvor får jeg hjelp med robotsveising?

Kemppis robotserviceteam ([email protected]) kan hjelpe med alle sveiserelaterte problemer og samt enhetskonfigurasjoner. Du finner samtlige AX-brukerhåndbøker og integrasjonshåndbøker i Kemppi Userdoc.

Den lokale integratoren hjelper, støtter og gir opplæring etter behov, i samarbeid med Kemppi.

Sporbar robotsveising med høy ytelse

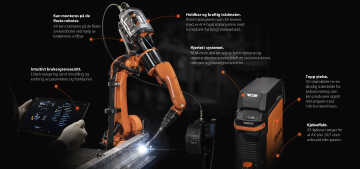

Kemppi AX MIG Welder tilfører kraftig ytelse og et maksimalt produktivitetspotensial til robotsveisesystemet ditt. Dra fordeler av enkel integrering og sikre repeterbare sveiser av høy kvalitet med lysbuesveising med høy ytelse.

Med robottrådmater og en strømkilde på 400 A eller 500 A er AX MIG Welder velegnet for sveising ved høy intensitet døgnet rundt. Trenger du mer? Aktiver MAX eller Wise sveiseprosesser for lysbueytelse for å øke hastigheten, redusere varmetilførselen og øke innbrenningen ved utfordrende robotsveising eller krevende produksjonsmål. MAX- og Wise-prosesser er optimert for robotsveising.

AX MIG Welder er enkel å integrere i robotsveisesystemer. Takket være et omfattende sett med tilkoblingsmuligheter gir den nye måter å maksimere utbyttet av lysbuesveiseroboter på. AX MIG Welder har et intuitivt brukergrensesnitt med fjernkontroll designet av det globalt førende UX-teamet. Det er enkelt å bruke og kan åpnes fra hvor som helst på en bærbar datamaskin eller mobilenhet via nettleser.

Weld Assist gjør det raskt å finne de riktige sveiseparametrene, og Industry 4.0-overvåking kan legges til for forbedret sporbarhet og oversiktlig rapportering av nøkkelresultatene for robotsveising. Du kan teste ut WeldEye ArcVision og dWPS-modulen gratis i en tre måneders prøveperiode.

Sørg for repeterbare sveiser av høy kvalitet fra lysbuesveisroboten med finjustert tenning og et presist sømsporingssignal. Touch Sense brukes til å fastslå plasseringen av sveisesømmen i forhold til roboten, og funksjonen Fugeføler via lysbue (TAST) hjelper robotsveisesystemet å korrigere sveisebanen ved avvik i skjøten. I tillegg er det utstyrt gassmengdesensor og kollisjonsregistrering.

AX MIG Welder kan enkelt legges til i robotsveisesystemet. Det er det beste alternativet for å få automatiserte sveiser av høy kvalitet og de nyeste funksjonene for sveisetilkobling.

Fordeler

Kan brukes med de fleste robotsveisesystemer
Integrering og oppsett går raskt og enkelt uavhengig av typen robotsveising som skal utføres
Flere strømkildealternativer med 400 og 500 A for synergisk og puls-MIG-sveising
Intuitivt og brukervennlig nettleserbasert brukergrensesnitt for fjernjustering av sveisemaskinen. Dette gir betydelige besparelser i oppsettstid samt rask og enkel parameterkonfigurasjon, systemadministrasjon og overvåking i hele levetiden til utstyret.
Weld Assist-veiledningsverktøyet for hurtiginnstilling av parametre gjør det mulig å starte sveising opptil 60 % raskere enn ved manuell innstilling av parametre.
Med 430 A ved 100 % intermittens håndterer AX MIG Welder krevende industrisveising med kortere kjøletid.
Wise- og MAX-lysbueytelsesprosessene er optimert for robotsveising, økt sveisehastighet, kvalitet og kontroll. Det samme utstyret kan brukes til ulike sveiseoppgaver og bruksområder.
Egnet for alle industrier som bruker robotisert sveising for tynt og tykt karbonstål, rustfritt stål og aluminiumskomponenter.
Egen tilkobling til WeldEye ArcVision gjør det mulig å overvåke viktige robotsveisearbeider hvor som helst. 3-måneders kostnadsfri prøveperiode på WeldEye ArcVision, inkludert dWPS-modul
Funksjonen Touch Sense registrerer eventuell kontakt mellom sveisetråden og arbeidsemnet, slik at roboten kan bestemme startpunktet for sveisen.
Funksjonen Fugeføler via lysbue (TAST) hjelper robotsveisesystemet å korrigere sveisebanen ved avvik i skjøten.
Gassmengdesensoren i trådmateren muliggjør standardmessig overvåking av dekkgasstrømmen nærmere på lysbuen – uten behov for tilleggssensorer.
Kollisjonsregistrering forhindrer at pistolen utilsiktet treffer gjenstander.
Touch Sense Ignition gir minimalt med sprut og stabiliserer lysbuen umiddelbart etter tenning.

Last ned brosjyre

Enkel integrasjon, raskt oppsett

Etter bare noen få timer med oppsett, er AX MIG Welder klar for sveising.

Brukervennlighet

Tydelig og enkelt, nettleserbasert brukergrensesnitt med Weld Assist-veiledningsverktøy for opptil 60 % raskere oppsett av optimale sveiseparametere.

Høy ytelse, lite vedlikehold

430 A ved ED 100 % og MAX- eller Wise-sveiseprosesser som er optimert for robotsveising, øker produktiviteten.

Produktalternativer

Strømkilder

X5 Power Source 400 Multiprosess-strømkilde som gir 400 A med 60 % intermittens. Manuelle og synergiske sveisealternativer er tilgjengelig. Kan brukes med sveiseprosessene MAX Speed, MAX Cool, WiseFusion, WiseSteel og WisePenetration+. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5110400000

Strømtilkoblingsspenning 3~ 50/60 Hz

380–460 V ±10 %

Sikring

25 A

Ytelse 60 % ED

400 A

Ytelse 100 % ED

350 A

Nominell effekt ved maks. strømstyrke

20 kVA

Anbefalt generatorstrøm (min)

25 kVA

Område for sveisestrøm og -spenning, MIG

15 A/12 V ... 400 A/42 V

Område for sveisestrøm og -spenning, TIG

15 A/1 V ... 400 A/42 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A/10 V ... 400 A/42 V

Driftstemperaturområde

-20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39.0 kg

Beskyttelsesgrad

IP23S

EMC-klasse

Temperaturområde for lagring

-40…+60 °C

X5 Power Source 400 Pulse Multiprosess-strømkilde som gir 400 A med 60 % intermittens. Sveisealternativer for manuell, synergisk, puls og dobbelpuls er tilgjengelig. Kompatibel med alle MAX-sveiseprosesser samt WiseFusion-, WisePenetration+- og WiseSteel-sveiseprosesser. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5130400000

Strømtilkoblingsspenning 3~ 50/60 Hz

380 - 460 ±10 %

Sikring

25 A

Ytelse 60 % ED

400 A

Ytelse 100 % ED

350 A

Nominell effekt ved maks. strømstyrke

20 kVA

Anbefalt generatorstrøm (min)

25 kVA

Område for sveisestrøm og -spenning, MIG

15 A / 10 V … 400 A / 50 V

Område for sveisestrøm og -spenning, TIG

15 A / 1 V … 400 A / 50 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A / 10 V … 400 A / 50 V

Driftstemperaturområde

–20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39,5 kg

Beskyttelsesgrad

IP23S

EMC-klasse

Temperaturområde for lagring

–40…+60 °C

X5 Power Source 400 Pulse+ Multiprosess-strømkilde som gir 400 A med 60 % intermittens. Sveisealternativer for manuell, synergisk, puls og dobbelpuls er tilgjengelig. Kompatibel med alle MAX-sveiseprosesser samt WiseFusion-, WisePenetration+-, WiseRoot+-, WiseThin+- og WiseSteel-sveiseprosesser. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5100400000

Strømtilkoblingsspenning 3~ 50/60 Hz

380 - 460 ±10 %

Sikring

25 A

Ytelse 60 % ED

400 A

Ytelse 100 % ED

350 A

Nominell effekt ved maks. strømstyrke

20 kVA

Anbefalt generatorstrøm (min)

25 kVA

Område for sveisestrøm og -spenning, MIG

15 A / 10 V … 400 A / 50 V

Område for sveisestrøm og -spenning, TIG

15 A / 1 V … 400 A / 50 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A / 10 V … 400 A / 50 V

Driftstemperaturområde

–20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39,5 kg

Beskyttelsesgrad

IP23S

EMC-klasse

Temperaturområde for lagring

–40…+60 °C

X5 Power Source 500 Multiprosess-strømkilde som gir 500 A med 60 % intermittens. Manuelle og synergiske sveisealternativer er tilgjengelig. Kan brukes med sveiseprosessene MAX Speed, MAX Cool, WiseSteel, WiseFusion og WisePenetration+. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5110500000

Strømtilkoblingsspenning 3~ 50/60 Hz

380–460 V ±10 %

Sikring

32 A

Ytelse 60 % ED

500 A

Ytelse 100 % ED

430 A

Nominell effekt ved maks. strømstyrke

27 kVA

Anbefalt generatorstrøm (min)

35 kVA

Område for sveisestrøm og -spenning, MIG

15 A/10 V ... 500 A/47 V

Område for sveisestrøm og -spenning, TIG

15 A/1 V ... 500 A/47 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A/10 V ... 500 A/47 V

Driftstemperaturområde

-20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39.5 kg

Beskyttelsesgrad

IP23S

EMC-klasse

Temperaturområde for lagring

-40…+60 °C

X5 Power Source 500 Pulse Multiprosess-strømkilde som gir 500 A med 60 % intermittens. Sveisealternativer for manuell, synergisk, puls og dobbelpuls er tilgjengelig. Kompatibel med alle MAX-sveiseprosesser samt WiseFusion-, WisePenetration+- og WiseSteel-sveiseprosesser. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5130500000

Strømtilkoblingsspenning 3~ 50/60 Hz

380–460 V ±10 %

Sikring

32 A

Ytelse 60 % ED

500 A

Ytelse 100 % ED

400 A

Nominell effekt ved maks. strømstyrke

27 kVA

Anbefalt generatorstrøm (min)

35 kVA

Område for sveisestrøm og -spenning, MIG

15 A / 10 V … 500 A / 50 V

Område for sveisestrøm og -spenning, TIG

15 A / 1 V … 500 A / 50 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A / 10 V … 500 A / 50 V

Driftstemperaturområde

–20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39,5 kg

Beskyttelsesgrad

P23S

EMC-klasse

Temperaturområde for lagring

–40…+60 °C

X5 Power Source 500 Pulse+ Multiprosess-strømkilde som gir 500 A med 60 % intermittens. Sveisealternativer for manuell, synergisk, puls og dobbelpuls er tilgjengelig. Kompatibel med alle MAX-sveiseprosesser samt WiseFusion-, WisePenetration+-, WiseRoot+-, WiseThin+- og WiseSteel-sveiseprosesser. TIG- og MMA-prosesser er ikke tilgjengelige i robotsveiseprogrammer. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

X5100500000

Strømtilkoblingsspenning 3~ 50/60 Hz

380–460 V ±10 %

Sikring

32 A

Ytelse 60 % ED

500 A

Ytelse 100 % ED

400 A

Nominell effekt ved maks. strømstyrke

27 kVA

Anbefalt generatorstrøm (min)

35 kVA

Område for sveisestrøm og -spenning, MIG

15 A / 10 V … 500 A / 50 V

Område for sveisestrøm og -spenning, TIG

15 A / 1 V … 500 A / 50 V

Område for sveisestrøm og -spenning, elektrode (MMA)

15 A / 10 V … 500 A / 50 V

Driftstemperaturområde

–20…+40 °C

Utvendige mål LxBxH

750 x 263 x 456 mm

Vekt (uten tilbehør)

39,5 kg

Beskyttelsesgrad

P23S

EMC-klasse

Temperaturområde for lagring

–40…+60 °C

Trådmatere

R500 Wire Feeder R500-trådmateren er et slitesterkt og kraftig 4-hjuls trådmatersystem med to motorer, designet for å fungere sømløst med AX MIG Welder. En separat monteringsbrakett kreves for å montere trådmateren på en robot. Følgende integrerte funksjoner er inkludert: gasstestknapp, knapper for trådfremmating og trådreversering, bakgrunnsbelysning bak drivhjulene. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

RX20150025L

Trådmatemekanisme

4 hjul, to motorer

Justering av trådmatehastighet

0,5–25 m/min

Pistolforbindelse

Euro

Sveisetrådstørrelser (Fe massiv)

0,8–1,6 mm

Sveisetrådstørrelser (Fe massiv)

1,0–1,6 mm

Sveisetrådstørrelser (Fe fylt)

1,0–1,6 mm

Sveisetrådstørrelser (Ss)

0,8–1,6 mm

Sveisetrådstørrelser (Al)

1,0–2,4 mm

Sveisetrådstørrelser (CuSi)

0,8–1,2 mm

Driftsspenning (sikkerhetsspenning)

48 V likestrøm

Driftstemperaturområde

–20...+40 °C

Utvendige mål LxBxH

374 x 234 x 183 mm

Vekt (uten tilbehør)

6.15 kg

Beskyttelsesgrad

IP215

EMC-klasse

Temperaturområde for lagring

–40...+60 °C

R500+ Wire Feeder R500-trådmateren er et slitesterkt og kraftig 4-hjuls trådmatersystem med to motorer, designet for å fungere sømløst med AX MIG Welder. En separat monteringsbrakett kreves for å montere trådmateren på en robot. Følgende integrerte funksjoner er inkludert: gasstestknapp, knapper for trådmating og trådreversering, gassmengdesensor, trykkluftventil for rensing av sveisepistol og bakgrunnsbelysning bak drivhjulene. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

RX21150025L

Trådmatemekanisme

4 hjul, to motorer

Justering av trådmatehastighet

0,5–25 m/min

Pistolforbindelse

Euro

Sveisetrådstørrelser (Fe fylt)

1,0–1,6 mm

Sveisetrådstørrelser (Ss)

0,8–1,6 mm

Sveisetrådstørrelser (Al)

1,0–2,4 mm

Sveisetrådstørrelser (CuSi)

0,8–1,2 mm

Driftsspenning (sikkerhetsspenning)

48 V likestrøm

Driftstemperaturområde

–20...+40 °C

Utvendige mål LxBxH

374 x 234 x 183 mm

Vekt (uten tilbehør)

6.75 kg

Beskyttelsesgrad

IP215

EMC-klasse

Temperaturområde for lagring

–40...+60 °C

Tilkoblingsmodul for robot

RCM (AX) Robottilkoblingsmodulen, RCM, er hjertet i robotsveisesystemet. Den er ansvarlig for automasjonens feltbusstilkobling, WeldEye-tilkoblingen, brukergrensesnitt (WebUI), berøringsføleren og robotsveisefunksjoner som f.eks. LAN- og WLAN (Wi-Fi)-tilkobling (Wi-Fi er kun tilgjengelig hos modellen RCM+). Det nettbaserte brukergrensesnittet (WebUI) kan benyttes med alle enheter som har nettleser, innbefattet mobiltelefoner, nettbrett, bærbare eller industrielle PC-er. Vis mer

Produktkode

RX311000000 – RCM+ med WLAN
RX301000000 – RCM uten WLAN

Programvare

MAX Cool En sveiseprosess som reduserer varmetilførselen sammenlignet med tradisjonell puls- eller kortbueprosess, og forbedrer smeltebadets stabilitet og kontroll. MAX Cool er ideell for fremstilling av tynnplater, rotstrengsveising, fylling av rotåpninger og sammenføyning av tynne ekstruderte deler. Vis mer

Produktkode

MSM70000 (Product code for Master M)
X570000 (Product code for X5 FastMig)
AX80000 (Product code for AX MIG Welder)

MAX Position En sveiseprosess som hjelper til med å håndtere tyngdekrafteffektene på smeltebad, noe som fører til enklere posisjonssveising med massive tråder. MAX Position er designet for sveiseoppgaver med stål, rustfritt stål og aluminium. Vis mer

Produktkode

MSM90000 (Product code for Master M)
X590000 (Product code for X5 FastMig)
AX60000 (Product code for AX MIG Welder)

MAX Speed En sveiseprosess spesielt utviklet for å øke sveisefremføringshastigheten sammenlignet med tradisjonelle puls- eller spraybueprosesser. MAX Speed reduserer arbeidstid og sveisekostnader ved sveiseoppgaver med stål og rustfritt stål. Vis mer

Produktkode

MSM80000 (Product code for Master M)
X580000 (Product code for X5 FastMig)
AX70000 (Product code for AX MIG Welder)

WiseFusion En sveisefunksjon som sikrer jevn sveisekvalitet i alle posisjoner ved automatisk justering av buelengden. Oppretter og bevarer en optimal kortslutningskarakteristikk innen pulset MIG/MAG- og spraybuesveising. Vis mer

Produktkode

X5500001 (Product code for X5 FastMig)
X8500000 (Product code for X8 MIG Welder)
MSM40000 (Product code for Master M)
AX30000 (Product code for AX MIG Welder)

WisePenetration+ En sveisefunksjon for synergisk og pulsert MIG/MAG-sveising som gir god innbrenning, uavhengig av variasjoner i avstanden mellom kontaktrøret og arbeidsstykket. Gir stabil sveisestrøm i alle situasjoner. Vis mer

Produktkode

X5500002 (Product code for X5 FastMig)
X8500002 (Product code for X8 MIG Welder)
MSM50000 (Product code for Master M)
AX20000 (Product code for AX MIG Welder)

WiseThin+ Optimalisert kortbueprosess som er egnet for sveising av både tynnplater og tykkere plater i forbindelse med posisjonssveising, selv ved brede åpninger og variasjon i åpninger. Danner en lysbue uten sveisesprut takket være nøyaktig digital styring. Vis mer

Produktkode

X8500004 (Product code for X8 MIG Welder)
X5500004 (Product code for X5 FastMig)
AX50000 (Product code for AX MIG Welder)
9990419 (Product code for FastMig X)

WiseRoot+ Optimalisert kortbueprosess for produktiv rotstrengsveising. Enestående sveisekvalitet takket være styring av lysbuespenningen og tidspunktet for overføring av tilsettmaterialdråpen. Prosessen er raskere enn både MMA-, TIG- og MIG/MAG-kortbuesveising. Vis mer

Produktkode

X8500003 (Product code for X8 MIG Welder)
X5500003 (Product code for X5 FastMig)
AX40000 (Product code for AX MIG Welder)

WiseSteel En sveisefunksjon som er spesielt utformet til å håndtere utfordringene knyttet til blandbueområdet. WiseSteel veksler mellom kortbue og spraybue. Det gir en robust sveis som kjennetegnes av et jevnt fiskeskjellmønster. Vis mer

Produktkode

X5500000 (Product code for X5 FastMig)
X8500001 (Product code for X8 MIG Welder)
MSM60000 (Product code for Master M)
AX10000 (Product code for AX MIG Welder)

AX Work Pack Pulse AX Work Pack Pulse inneholder 14 pulssveiseprogrammer som er optimert for robotsveising. Se listen over sveiseprogrammer under Tekniske spesifikasjoner. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

AX92070200

AX Work Pack 1-MIG AX Work Pack 1-MIG inneholder sju 1-MIG-sveiseprogrammer som er optimert robotsveising. Se listen over sveiseprogrammer under Tekniske spesifikasjoner. Vis mer

Tekniske spesifikasjoner

Last ned

Produktkode

AX92070200

Funksjoner

Intuitivt brukergrensesnitt (WebUI)

Med det intuitive og brukervennlige og nettleserbaserte brukergrensesnittet kan du fjernjustere maskiner og spare tid på oppsett samtidig som du kan administrere og overvåke systemet gjennom utstyrets livssyklus. Brukergrensesnittet kan benyttes med alle enheter som har en nettleser: mobiltelefon, nettbrett, bærbar PC eller en hvilken som helst annen industriell PC.

Enkel integrasjon

Integrering av AX MIG Welder går enkelt og raskt, takket være et sett med tilkoblingsmuligheter som tilbyr nye måter å få mest mulig ut av sveiseroboten på. Raskt og enkelt oppsett og integrasjon samt livstidsstøtte fra Kemppi gjør det enkelt å komme i gang fra dag én, og langt inn i fremtiden.

Opptil 70 % høyere sveisehastighet

MAX Speed øker sveisehastigheten med opptil 70 % sammenlignet med tradisjonelle puls- eller spraysveiseprosesser. MAX Speed produserer rene sveisesømmer av ypperste kvalitet, noe som effektivt reduserer arbeidstid og sveisekostnader. MAX Speed er designet spesielt for sveising i stål og rustfritt stål i PA- og PB-posisjonene. MAX Speed er optimalisert for robotsveising.

Mer kontroll over smeltebadet i stillingssveising

MAX Position hjelper med å håndtere tyngdekraftseffektene på smeltebadet. MAX Position forbedrer kontroll og trygghet når du arbeider i stilling og passer utmerket til oppfylling og topplag i stål, rustfritt stål og aluminiumsanvendelse i PF-posisjon. MAX Cool er optimert for robotsveising.

Over 30 % mindre varmetilførsel

MAX Cool senker varmetilførselen med opptil 32 %, noe som forbedrer kontrollen over sveisingen der for høye temperaturer påvirker smeltebadets stabilitet negativt og øker deformasjonen i forbindelsen. MAX Cool er ideelt til en rekke bruksområder, inkludert fabrikasjon av tynnplater, rotstrengsveising, sveising av store åpninger og sammenføyning av tynne ekstruderte seksjoner med massiv Fe-, Ss-, CuAl8- og CuSi3-tilsettmaterialer. MAX Cool er optimert for robotsveising.

Svært effektiv rotstrengsveising

WiseRoot+ er en optimalisert kortslutningsprosess for rotstrengsveising uten rotstøtte. Den høyeffektive prosessen er betydelig raskere enn både elektrodesveising (MMA), TIG-sveising og vanlig MIG/MAG-kortbuesveising, men gir ikke desto mindre sveiseresultater av høy kvalitet. Det er mulighet for sveising av konstruksjonsrør i enhver posisjon, og fugens vinkel kan reduseres med opptil 40 %, avhengig av sveiseoppgaven. WiseRoot+ er optimert for robotsveising.

Økt sveisehastighet og bedre kvalitet

WiseThin+ er utviklet med henblikk på raskere og mer produktiv manuell og automatisert tynnplatesveising, både av jernholdige og ikke-jernholdige materialer. Med denne prosessen kan du sveise i en hvilken som helst posisjon, også loddrett fallende, selv ved store åpninger og varierende åpninger Gir enestående kontroll over sveisebadet og mindre sveisesprut. Med WiseThin+ er varmetilførselen dessuten 25 % lavere enn ved normal MIG/MAG-sveising, og det reduserer deformasjonen av sveisematerialet og behovet for etterarbeid. WiseThin+ er optimert for robotsveising.

Kvalitet, hastighet og brukervennlighet

Den optimaliserte sveisefunksjon WiseFusion gir en svært smal og energitett lysbue, slik at du oppnår raskere sveising med redusert varmetilførsel. Det fokuserte innbrenningsområdet gjør det mulig å sveise smale og dype fuger. WiseFusion sikrer enestående innbrenning uten risiko for sårkutt. Smalere lysbue gir også større kontroll over sveisebadet i forbindelse med posisjonssveising.

Ensartet innbrenning under vanskelige forhold

Den optimaliserte sveisefunksjonen WisePenetration+ er designet for å holde sveisestrømmen og dermed innbrenningen ensartet. Det vanlige ved Mig/Mag-sveising er at strømmen til sveisebadet forandrer seg etter avstanden mellom skjøten og sveisepistolens dyse. Disse avvikene kan medføre kvalitetsproblemer som manglende sammensmelting, ufullstendig eller ujevn innbrenning, forandringer i sveiseprofilen og selvfølgelig sveisesprut. WisePenetration+ løser disse problemene og reduserer behovet for etterfølgende sliping og reparasjoner. WisePenetration+ er optimert for robotsveising.

Økt virkningsgrad og mindre sprut i karbonstål

Optimaliserte lysbueegenskaper for ulike lysbuetyper gjør MIG-sveising av karbonstål enkelt og effektivt med WiseSteel. Takket være. det intelligente kontrollsystemet, kan man enkelt ta hånd om alle utfordringer knyttet til blandbue området Dette oppnås ved å veksle mellom kortbue og spraybue, som reduserer sprut med opptil 30 %, øker sveisehastigheten og produserer kvalitetssveiser med et jevnt fiskeskjellmønster.

Les mer

AX MIG Welder for stålsveising

Ulegert stål brukes fortsatt mye innenfor industriell produksjon. Produksjonen av detaljer i karbonstål kan gå enda raskere takket være robotstasjoner. Dette også takket være bruken av særskilte, ekstra effektive sveiseprosesser som implementeres i sveiseutstyret, og muligheten til å utvikle disse enhetene fortløpende ved å laste opp nye sveisekurver som gir enda større effektivitet samtidig som den høye kvaliteten opprettholdes. Typiske industrisegmenter: skipsbygging, offshore, generell industri, maskin- og containerproduksjon. Klikk på «Les mer» for å se en AX MIG Welder-eksempelkonfigurasjon (kun som referanse) for stålsveising.

Les mer

AX MIG Welder for sveising i rustfritt stål

Andelen rustfritt stål i industriell produksjon blir stadig større. Selv om dette er et mer krevende materiale enn karbonstål, gjør produksjonsregimene – som er mye enklere i robotiske anvendelser – at sveising i rustfritt stål nå går ekstremt effektivt. Bruk av avansert sveiseutstyr i robotstasjoner gjør at stasjonen kan tilpasses raskt og fleksibelt ut fra stadige endringer i stålkvalitet og høyere kvalitetskrav. Sveiseutstyr med implementert overvåking av sveiseparametere er en nøkkelfaktor i utviklingen av denne industrien. Typiske industrisegmenter: næringsmiddelindustri, kjemisk industri, prosessindustri, farmasøytisk industri, rør og rørledninger. Klikk på «Les mer» for å se en AX MIG Welder-eksempelkonfigurasjon (kun som referanse) for sveising i rustfritt stål.

Les mer

AX MIG Welder for aluminiumsveising

Aluminium brukes stadig oftere innenfor produksjon. Det er et lettvektsalternativ til stål, og gir et bedre styrke-til-vekt-forhold og økt korrosjonsbestandighet. Materialet oppfører seg imidlertid annerledes enn stål ved sveising – spesielt på grunn av den høye varmeledningsevnen og det lave smeltepunktet. Effektiv aluminiumsveising av høy kvalitet avhenger i stor grad av riktig utstyr og de riktige sveisekurvene. Typiske industrisegmenter: båt- og skipsbygging, (e-)transport, tilhengere, bil, hjulrammer og battericellekjøling. Klikk på «Les mer» for å se en AX MIG Welder-eksempelkonfigurasjon (kun som referanse) for aluminiumsveising.

Weld Assist - verktøy for raskere parameterinnstilling

AX MIG Welder inkluderer et Weld Assist-veiledningsverktøy for raskt oppsett. Bare velg type forbindelse , sveise- posisjon og materialtykkelse, så er roboten klar til å sveise. Weld Assist støtter AI-, Fe- og Ss-materialer samt 1-MIG- og pulssveising.

Les mer

Spor lysbuetid og sveiseparametere

WeldEye ArcVision er en integrert Industry 4.0-løsning som sporer og registrerer lysbuetid og sveiseparametere for bedre innsikt i sveiseproduksjonen. Aktiver din gratis tremåneders prøvelisens av WeldEye ArcVision uten forpliktelser. Prøvelisensen inkluderer også WeldEyes modul for sveiseprosedyrer, som lar brukeren teste den digitale WPS-funksjonen (dWPS).

Fugeføler via lysbue (TAST)

Strømkilden sender lysbue- og utstikkslengder til roboten som én verdi. Roboten bruker denne verdien til å holde utstikkslengden stabil og følge sveisebanen. For sømposisjonering kreves robotpendling. Denne funksjonen brukes når den programmerte sveisebanen ikke stemmer med den faktiske sømmen. For eksempel ved sveising av store arbeidsemner på verft, i maskinindustrien, innenfor kjernefysisk industri, osv.

TSI (Touch Sense Ignition)

Touch Sense Ignition (TSI) muliggjør en pålitelig tenning uten kortslutning, noe som minimerer sveisesprut og reduserer behovet for etterarbeid.

Touch Sensing

Med Touch Sense-funksjonen kan en robot finne start- og/eller sluttpunktet for sømmen. Prinsippet er at strømkilden leder søkespenningen til sveisetråden eller gasshylsen (50–200 V). Når tråden eller hylsen berører et jordet arbeidsstykke, mottar roboten en melding om berøringen og lagrer posisjonen.

Kollisjonsregistrering

Kollisjonsregistrering-funksjonen på strømkilden sender en melding fra kollisjonsføleren til robotens feltbuss eller I/O-kort (hvis dette brukes) via kontakten på trådmateren. Denne funksjonen forutsetter at en kollisjonsføler er montert på robotflensen.

Gasstrømmåling

Gasstrømningsmåleren overvåker gasstrømmen under sveisingen og varsler roboten umiddelbart hvis gasstrømmen faller under grenseverdien.

Referanser

Les mer

Leimet

Leimet Oy er et finsk familieforetak der kjernevirksomheten er utvikling, produksjon og markedsføring av pæleskjøter og bergpunkter for prefabrikkerte betongpåler til påleprodusenter verden over.

Les mer

Ocotec

Ocotec, et finsk familieeid selskap som utformer og produserer skreddersydde utstyrsskap for en rekke krevende miljøer. I tillegg til standardprodukter er et betydelig antall av produktene fullt skreddersydd etter kundenes behov.

Tilbehør

Alle Kjøling Kabler Forbruksvarer Annet

X5 Cooler 1400

Monteringsvennlig X5 Cooler 1400 med Auto/ON/OFF-funksjon. Det er enkelt å fylle på o...

Monteringsvennlig X5 Cooler 1400 med Auto/ON/OFF-funksjon. Det er enkelt å fylle på og sjekke kjølevæskevolumet. Dynamisk kjøling reduserer strømforbruket og gir dempet støynivå. Kjøleenheten er utstyrt med justerbar strømsensor og filter for å sikre kontinuerlig kjøling.

Produktkode: X5620000000

Robot interface module for AX

Feltbusskommunikasjon mellom strømkilden og robotkontrolleren muliggjøres med ulike t...

Feltbusskommunikasjon mellom strømkilden og robotkontrolleren muliggjøres med ulike typer moduler. Protokollen kan velges ut fra kundens preferanser. Den mest brukte er Ethernet IP. KUKA og Beckhoff bruker Ethercat. Profinet&Profibus er typisk for Siemens, og Modbus brukes i universalroboter. DeviceNet er en typisk nettverksprotokoll i eldre systemer.

Produktkode: Se Tekniske spesifikasjoner.

R500 Wire Feeder Mounting Brackets

Braketter for å montere R500-trådmateren på robotens 3. aksel. Settet består av to de...

Braketter for å montere R500-trådmateren på robotens 3. aksel. Settet består av to deler: topp og bunn.

Toppbraketten er designet for trådmateren. Bunnbraketten er designet for spesifikke robotmodeller. Bestillingskode inkluderer metallplater, isoleringsringer og skruer. Skruer til robotens 3. aksel medfølger ikke.

Produktkode: Se Tekniske spesifikasjoner.

Stand for power source

Stativ for smidig transport og for å holde gulvet fritt under en strømkilde.

Produktkode: X5701050000

Interconnection cables for AX

Mellomledersettet inneholder flere kabler og slanger. Kabelsettet brukes til å levere...

Mellomledersettet inneholder flere kabler og slanger. Kabelsettet brukes til å levere sveisestrøm, dekkgass, kjølevæske og styresignaler fra strømkilden til trådmateren. Mellomkabelsettet inkluderer en spenningsfølerkabel som er nødvendig for "+-modellene" av X5-strømkildene.

Produktkode: Se Tekniske spesifikasjoner.

Interconnection cable brackets for AX

Metallfestedel, to kabelbånd, til ytterstrømpe med glidelås.

Produktkode: SP008072

Earth return cable 70

Jordkabel, leveres med et tverrsnitt på 70 mm² og lengder på 5 m, 10 m og 15 m.

Produktkode: 6184711 (5 m, 70 mm²), 6184712 (10 m, 70 mm²), 6184713 (15 m, 70 mm²)

Wire conduit for wire spools

Trådleder av høy kvalitet gir jevn levering av sveisetråden fra trådspole til mater. ...

Trådleder av høy kvalitet gir jevn levering av sveisetråden fra trådspole til mater. Hannkoblinger i begge ender passer i Kemppi-materen og støtten for Kemppi-trådspole. Obs! Produktkodene inkluderer ikke en hunn-hurtigkobling for trådspoleholder eller trådtønne (bestilles separat). Obs! For bruk på rustfritt stål eller aluminium kreves en separat Chili-trådleder.

Produktkode: Se Tekniske spesifikasjoner.

Wire conduit for wire drums

Alternativ løsning for trådleder når avstanden mellom trådmateren og trådtønnen er st...

Alternativ løsning for trådleder når avstanden mellom trådmateren og trådtønnen er større enn 5 meter. Obs! Ved bestilling av trådlederkabel SP6007xx i ønsket lengde kreves også hurtigkoblinger: to hanner (W005197) og én hunn (W005189) – disse må bestilles separat.

Produktkode: Se tekniske spesifikasjoner

Snap connector for drum or spool holder (female)

Hunnkobling til trådtønne eller spoleholder.

Produktkode: W005189

Snap connector for wire conduit (male)

Hannkobling til trådleder. Obs! Det trengs to stk. per leder

Produktkode: W005197

Wire feed roll kits for AX

Sett med trådmatehjul til R500-trådmatere.

Produktkode: Se Tekniske spesifikasjoner.

Protective cover for wire spool

Plastdeksel for trådspoleholder.

Produktkode: SP007940

Wire spool holder

Passer til standard trådrull på 15 kg. MERK: Hunntilkobling for trådleder er ikke ink...

Passer til standard trådrull på 15 kg. MERK: Hunntilkobling for trådleder er ikke inkludert. Må bestilles separat.

Produktkode: W007628 (right), W007629 (left)

Floor stand for wire spool holder

Gulvstående stativ for trådspoleholder.

Produktkode: W007356

Støtte

AX MIG Welder – robotsveisemaskin

Sporbar robotsveising med høy ytelse

Fordeler

Enkel integrasjon, raskt oppsett

Brukervennlighet

Høy ytelse, lite vedlikehold

Produktalternativer

Strømkilder

Trådmatere

Tilkoblingsmodul for robot

Programvare

Funksjoner

Intuitivt brukergrensesnitt (WebUI)

Enkel integrasjon

Opptil 70 % høyere sveisehastighet

Mer kontroll over smeltebadet i stillingssveising

Over 30 % mindre varmetilførsel

Svært effektiv rotstrengsveising

Økt sveisehastighet og bedre kvalitet

Kvalitet, hastighet og brukervennlighet

Ensartet innbrenning under vanskelige forhold

Økt virkningsgrad og mindre sprut i karbonstål

AX MIG Welder for stålsveising

AX MIG Welder for sveising i rustfritt stål

AX MIG Welder for aluminiumsveising

Weld Assist - verktøy for raskere parameterinnstilling

Spor lysbuetid og sveiseparametere

Fugeføler via lysbue (TAST)

TSI (Touch Sense Ignition)

Touch Sensing

Kollisjonsregistrering

Gasstrømmåling

Referanser

Leimet

Ocotec

Tilbehør

X5 Cooler 1400

Robot interface module for AX

R500 Wire Feeder Mounting Brackets

Stand for power source

Interconnection cables for AX

Interconnection cable brackets for AX

Earth return cable 70

Wire conduit for wire spools

Wire conduit for wire drums

Snap connector for drum or spool holder (female)

Snap connector for wire conduit (male)

Wire feed roll kits for AX

Protective cover for wire spool

Wire spool holder

Floor stand for wire spool holder

Støtte

Trenger du deler?

Trenger du å få utført reparasjon eller vedlikehold?

Garanti

Ofte stilte spørsmål (FAQ)

Tekniske spesifikasjoner

Trenger du
deler?
