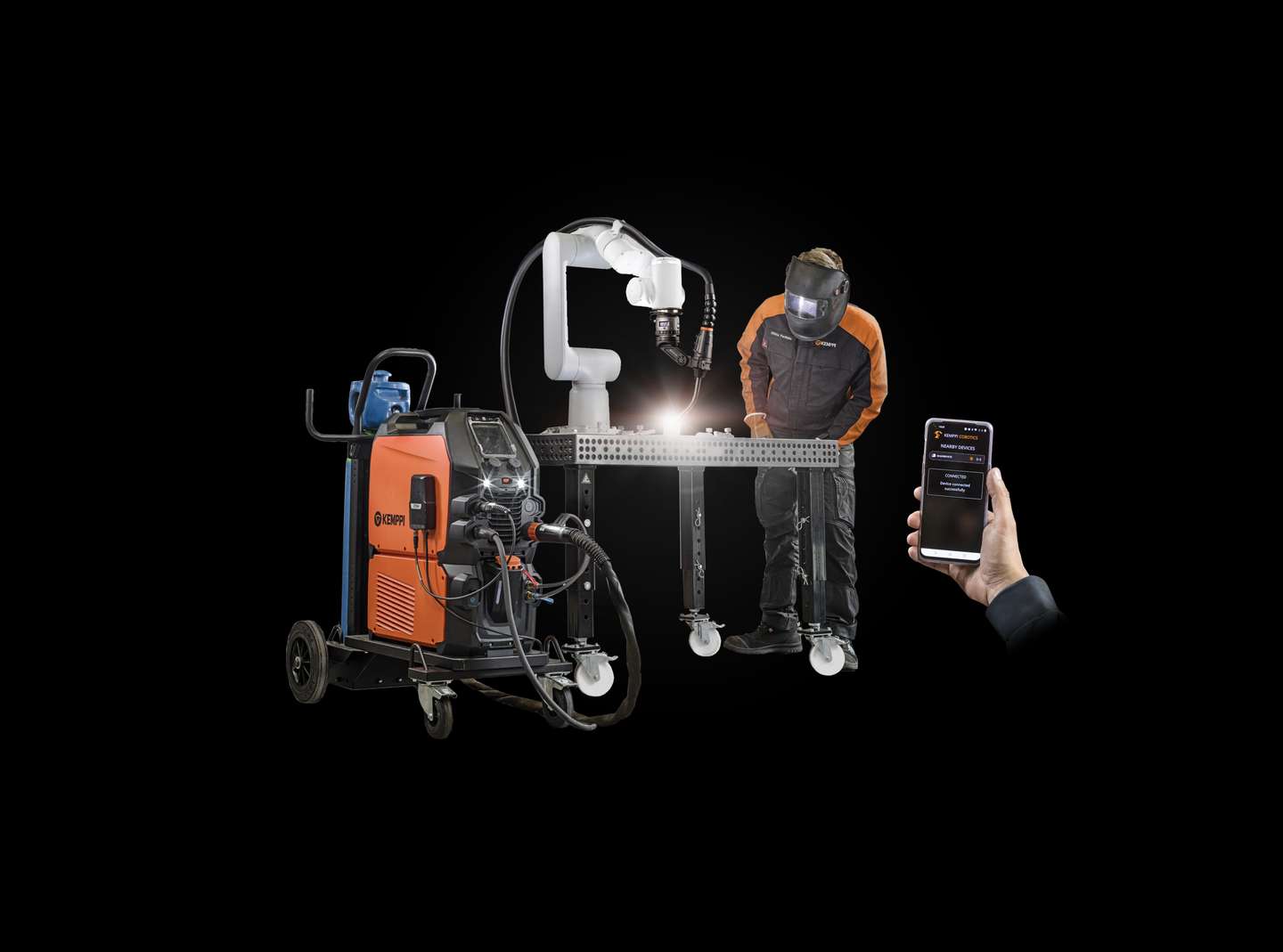

CX Cobot Welder – kompletne rozwiązanie do spawania za pomocą cobota
Rozwiązania Kemppi do spawania z użyciem cobotów mają usprawnioną konfigurację z elastycznymi opcjami zoptymalizowanymi pod kątem zautomatyzowanego spawania w różnych warunkach. Nasze portfolio opracowane z myślą o niezawodności, precyzji i wysokiej wydajności, obejmuje modele Master M i X5 FastMig, a także system spawania z użyciem cobota AX z zaawansowanymi funkcjami automatyzacji przeznaczony do bardziej wymagających warunków przemysłowych.
- Strona główna
- Spawanie Zrobotyzowane
- CX Cobot Welder
Możliwość podłączenia większości cobotów
Możliwość podłączenia do cobota posiadanego urządzenia spawalniczego Kemppi obsługującego coboty oszczędza czas i pieniądze oraz ułatwia przejście na rozwiązania spawania zautomatyzowanego.
Naciśnij i spawaj z GXe-C
Uchwyt spawalniczy cobot GXe-C zapewnia szybką integrację z cobotem i prostą obsługę za pomocą dostępnych przycisków.
Zaawansowane możliwości spawania do różnych zastosowań
Kemppi oferuje szeroką gamę urządzeń spawalniczych współpracujących z cobotami, które spełniają najbardziej rygorystyczne wymagania do spawania w trybie 24/7.
Zwiększ wydajność spawania, używając cobotów
Coboty (czyli roboty współpracujące) błyskawicznie opanowały rynek dzięki swej lekkiej konstrukcji, elastyczności zastosowań, inteligentnym technologiom i przystępnym cenom. Operatorzy mogą szybko nauczyć coboty konkretnych aplikacji spawalniczych i zlecić im rzeczywiste spawanie, dzięki czemu zyskują czas, który mogą poświęcić na inne czynności.
Konfiguracja rozwiązania Kemppi do spawania w asyście cobota nie sprawia najmniejszych problemów. Składa się ono z urządzenia spawalniczego (ze źródłem prądu, podajnikiem drutu i uchwytem spawalniczym cobota), kompaktowego modułu Digital Connectivity Module (DCM) łączącego urządzenie spawalnicze z cobotem, a także aplikacji mobilnej Kemppi Cobotics.
Kemppi oferuje szeroką gamę wydajnych alternatyw dla urządzeń spawalniczych, przygotowanych do współpracy z cobotami. Urządzenia spawalnicze Master M 355, Master M 358, X5 FastMig i X5 FastMig Pulse można łączyć z cobotami za pomocą intuicyjnej aplikacji mobilnej Kemppi Cobotics i interfejsu Modbus TCP. Inne interfejsy (np. EtherNet/IP) wymają konwertera. Informacje o dostępnych konwerterach można uzyskać u przedstawiciela handlowego Kemppi.
Do najbardziej wymagających zastosowań przemysłowych Kemppi poleca system spawania cobot AX, przeznaczony do intensywnej pracy z użyciem cobotów 24/7 i wyposażony w zaawansowane funkcje automatyzacji, takie jak Touch Sense.
Dzięki serii uchwytów Flexlite GXe-C do cobotów precyzja, niezawodność i trwałość, z których słynie Kemppi, jest dostępna w rozwiązaniach z użyciem cobotów za naciśnięciem jednego przycisku. Gotowe do pracy z cobotami — po prostu podłącz i spawaj. Zacisk z unikalnym systemem regulacji ułatwia ustawienie i zablokowanie uchwytu w optymalnej pozycji.
Filmy
Powiązane blogi
Jak Rapid Welding i Kemppi zbudowały partnerstwo na lata
Rapid Welding współpracuje z Kemppi od chwili założenia firmy w 1990 roku. Roy Edwards, współzałożyciel i dyrektor zarządzający, przedstawia zasady, na których opiera się to 36-letnie partnerstwo: od doboru właściwego rozwiązania spawalniczego i wsparcia urządzeń przez cały okres ich eksploatacji po przeciwdziałanie niedoborowi wykwalifikowanych pracowników oraz znajdowanie odpowiedniego miejsca dla automatyzacji i spawania laserowego.
Współpraca, Partnerzy
What Nordic Welding Expo 2026 revealed: robotics, laser welding and the future of fabrication
The Nordic Welding Expo 2026 highlighted where welding is heading. While automation and laser welding are accelerating, the real advantage lies in workflows that deliver repeatable results under real constraints and digital traceability is becoming part of everyday production
Robotic welding, Automated welding, Robotization
Jak Kemppi pomaga partnerom odnosić sukcesy w spawaniu z wykorzystaniem kobotów
W tym artykule rozmawiamy o dynamicznie zmieniającym się rynku spawania z wykorzystaniem kobotów z dwoma ekspertami: Alessio Cocchi, globalnym menedżerem ds. sprzedaży i marketingu kobotów w ABB, oraz Jakubem Bancerem, menedżerem ds. kluczowych klientów w FANUC.
Spawanie cobotami, Spawanie zautomatyzowane, Spawanie zrobotyzowane
Kompleksowe rozwiązanie firmy Kemppi do spawania z wykorzystaniem Kobotów
Branża spawalnicza znajduje się pod ciągłą presją, aby zwiększać produktywność, utrzymywać wysoką jakość i radzić sobie z rosnącym niedoborem wykwalifikowanej siły roboczej. Roboty współpracujące (koboty) zapewniają elastyczny i wydajny sposób automatyzacji zadań spawalniczych bez pełnego zastępowania operatora. Rozwiązanie Kemppi do spawania z zastosowaniem kobotów wyróżnia się wyjątkowym podejściem: praktycznym, opłacalnym połączeniem sprawdzonej technologii spawania ręcznego i inteligentnych narzędzi integracyjnych.
Spawanie cobotami, Spawanie zautomatyzowane, Spawanie przemysłowe
Spawanie z wykorzystaniem kobotów automatyzuje spawanie ręczne, zapewniając wyższą wydajność i jakość
Spawanie z wykorzystaniem kobotów (ang. cobot welding) polega na integracji robotów współpracujących (kobotów) z procesami spawalniczymi w celu zwiększenia produktywności, jakości oraz bezpieczeństwa.
Spawanie cobotami, Spawanie zautomatyzowane
Bezpieczeństwo, które nadąża za wyzwaniami spawaczy i zmieniającymi się zagrożeniami
Bezpieczeństwo spawania staje się coraz bardziej wymagające. Choć same zagrożenia generowane przez łuk spawalniczy się nie zmieniają, to w dzisiejszych realiach przemysłowych ekspozycja na nie ulega kumulacji - głównie za sprawą dłuższych zmian roboczych oraz pracy w bardziej ograniczonych, zamkniętych przestrzeniach. W związku z tym, spawalnicze środki ochrony indywidualnej (ŚOI) należy traktować nie tylko jako bezpośrednie zabezpieczenie spawacza, ale również jako dowód zgodności z obowiązującymi normami. W Kemppi ŚOI zwiększające bezpieczeństwo spawania są projektowane i weryfikowane w praktyce na podstawie jasnych wymagań, opinii spawaczy oraz potwierdzonej zgodności z rozporządzeniem UE 2016/425 w sprawie ŚOI, procedurami oznakowania CE i odpowiednimi normami EN.
Welding safety, Work safety, Welding helmet
Eurosatory 2026 And the Future of Defence Manufacturing
Eurosatory 2026 highlighted a clear shift in modern defence manufacturing. While defence systems are becoming more digital, networked, and autonomous, their foundation remains physical. From armoured vehicles and artillery to industrial resilience, welding quality, steel structures, and production discipline remain paramount to defence readiness.
MIG welding, TIG welding, Defence, Future welding, Eurosatory 2026
SuperSnake GTX Silnik napędowy i rama — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 12 V |
| Pobór prądu | 125 mA |
| Prąd spawania 60% | 350 A |
| Prąd spawania 100% | 270 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | Jednosilnikowy, 2-rolkowy |
| Średnica rolek podajnika | 32 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Zasilanie pomocnicze [Uaux] | 48 V |
| Maksymalny prąd pomocniczy [Iaux max] | 2 A |
| Prąd silnika [Imotor] | 2.5 A |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 682 mm |
| Wymiary zewnętrzne, szerokość | 174 mm |
| Wymiary zewnętrzne, wysokość | 159 mm |
| Masa (bez akcesoriów) | 10.1 kg |
| Spełniane normy | EN IEC 60974-5:2019, EN IEC 60974-10:2020 |
SuperSnake GTX04HD — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 12 V |
| Pobór prądu | 125 mA |
| Prąd spawania 60% | 350 A |
| Prąd spawania 100% | 270 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 1 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 1 ... 1.6 mm |
| Średnica drutu elektrodowego, MC/FC | 1.2 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 1.2 ... 1.6 mm |
| Prędkość podawania drutu | 1 ... 25 m/min |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Zasilanie pomocnicze [Uaux] | 48 V |
| Maksymalny prąd pomocniczy [Iaux max] | 2 A |
| Prąd silnika [Imotor] | 2.5 A |
| Napięcie silnika (DC) [Umotor] | 0 ... 24 V |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 561 mm |
| Wymiary zewnętrzne, szerokość | 241 mm |
| Wymiary zewnętrzne, wysokość | 200 mm |
| Masa (bez akcesoriów) | 8.8 kg |
| Spełniane normy | EN IEC 60974-5:2019, EN IEC 60974-10:2020 |
X5 Wire Feeder 300 AP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Moc biegu jałowego z układem podgrzewania komory szpuli drutu | 30 W |
| Prąd spawania 60% | 500 A |
| Prąd spawania 100% | 430 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 2.4 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 2.4 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | X5 Feeder Panel 300 AP |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 650 mm |
| Wymiary zewnętrzne, szerokość | 230 mm |
| Wymiary zewnętrzne, wysokość | 410 mm |
| Masa (bez akcesoriów) | 10.9 kg |
| Spełniane normy | IEC 60974-5, 10 |
X5 Wire Feeder 300 APC — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Moc biegu jałowego z układem podgrzewania komory szpuli drutu | 30 W |
| Prąd spawania 60% | 500 A |
| Prąd spawania 100% | 430 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | X5 Feeder Panel 300 APC |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Typ komunikacji bezprzewodowej | WUBT-236ACN(BT) |
| Rodzaj łączności Bluetooth | 4.2 (LE) |
| Częstotliwość i moc nadajnika, Bluetooth | 2.4 GHz; 4 dBm |
| Typ sieci WLAN | IEEE 802.11 ac/a/b/g/n |
| Częstotliwość i moc nadajnika, WLAN | 2.4 GHz: 2.412...2.484 GHz; 5.1 GHz: 5.150...5.240 GHz, 5.250...5.350 GHz, 5.470...5.725 GHz; 9...16 dBm |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 650 mm |
| Wymiary zewnętrzne, szerokość | 230 mm |
| Wymiary zewnętrzne, wysokość | 410 mm |
| Masa (bez akcesoriów) | 10.9 kg |
| Spełniane normy | IEC 60974-5, 10 |
X5 Wire Feeder HD300 APC — Dane techniczne
| Opis | Wartość |
|---|---|
| Wire feeder type | Main |
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Moc biegu jałowego z układem podgrzewania komory szpuli drutu | 11 W |
| Prąd spawania 60% | 500 A |
| Prąd spawania 100% | 430 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | X5 Feeder Panel 300 APC |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Typ komunikacji bezprzewodowej | WUBT-236ACN(BT) |
| Rodzaj łączności Bluetooth | 4.2 (LE) |
| Częstotliwość i moc nadajnika, Bluetooth | 2.4 GHz; 4 dBm |
| Typ sieci WLAN | IEEE 802.11 ac/a/b/g/n |
| Częstotliwość i moc nadajnika, WLAN | 2.4 GHz: 2.412...2.484 GHz; 5.1 GHz: 5.150...5.240 GHz, 5.250...5.350 GHz, 5.470...5.725 GHz; 9...16 dBm |
| Typ i napięcie baterii LED | Built-in, rechargeable: LG CHEM (ICR18650HE4; Li-ion, 3.6 V, 2500 mAh), Samsung SDI (INR18650-26J; Li-ion, 3.6 V, 2600 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 670 mm |
| Wymiary zewnętrzne, szerokość | 240 mm |
| Wymiary zewnętrzne, wysokość | 465 mm |
| Masa (bez akcesoriów) | 14.4 kg |
| Spełniane normy | IEC 60974-5, 10 |
X5 Wire Feeder HD300 AP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 48 V |
| Prąd zasilania dla maksymalnego obciążenia | 6.3 A |
| Moc biegu jałowego | 6 W |
| Moc biegu jałowego z układem podgrzewania komory szpuli drutu | 11 W |
| Prąd spawania 60% | 500 A |
| Prąd spawania 100% | 430 A |
| Klasa kompatybilności elektromagnetycznej | A |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | X5 Feeder Panel 300 AP |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Typ i napięcie baterii LED | Built-in, rechargeable: LG CHEM (ICR18650HE4; Li-ion, 3.6 V, 2500 mAh), Samsung SDI (INR18650-26J; Li-ion, 3.6 V, 2600 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 670 mm |
| Wymiary zewnętrzne, szerokość | 240 mm |
| Wymiary zewnętrzne, wysokość | 465 mm |
| Masa (bez akcesoriów) | 14.4 kg |
| Spełniane normy | IEC 60974-5, 10 |
X5 Power Source 400 MV Pulse+ WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 24 A |
| Efektywny prąd zasilania [I1eff] | 22 ... 19 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 19 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 45 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 5.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Zasilanie układu chłodzenia (w dolnym zakresie) | 220...230 V, 24 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 43.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 MV WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 24 ... 28 A |
| Efektywny prąd zasilania [I1eff] | 19 ... 23 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 19 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 30 W |
| Napięcie biegu jałowego [U0] | 52 ... 67 V |
| Napięcie biegu jałowego [Uav] | 52 ... 67 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 300 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 42 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 90 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 5.8 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Zasilanie układu chłodzenia (w dolnym zakresie) | 220...230 V, 24 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23 |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 43.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 MV Pulse+ — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 24 A |
| Efektywny prąd zasilania [I1eff] | 22 ... 19 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 19 kVA |
| Bezpiecznik sieciowy | 25 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG (@MV w dolnym zakresie) | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 45 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 5.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Zasilanie układu chłodzenia (w dolnym zakresie) | 220...230 V, 24 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 43.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 Pulse+ — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 39 ... 34 A |
| Efektywny prąd zasilania [I1eff] | 30 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 240 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 88 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.7 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 24 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 21 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 30 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 30 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 175 W |
| Napięcie biegu jałowego [U0] | 52 ... 67 V |
| Napięcie biegu jałowego [Uav] | 52 ... 67 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 42 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 90 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 5.8 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 24 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 21 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 30 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 30 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 175 W |
| Napięcie biegu jałowego [U0] | 52 ... 67 V |
| Napięcie biegu jałowego [Uav] | 52 ... 67 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 12 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 42 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 42 V |
| Zakres regulacji napięcia, MIG | 8 ... 45 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 90 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 5.8 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 38 ... 33 A |
| Efektywny prąd zasilania [I1eff] | 31 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 30 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 30 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 195 W |
| Napięcie biegu jałowego [U0] | 59 ... 75 V |
| Napięcie biegu jałowego [Uav] | 59 ... 75 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 430 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 47 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 47 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 47 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 90 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 Pulse+ WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 26 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 22 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.86 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 Pulse+ — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 26 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 22 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.86 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 Pulse WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 39 ... 34 A |
| Efektywny prąd zasilania [I1eff] | 30 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 31 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 32 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 240 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.7 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 Pulse — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 39 ... 34 A |
| Efektywny prąd zasilania [I1eff] | 30 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 31 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 32 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 240 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.7 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 Pulse WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 26 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 22 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 31 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 32 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.85 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 38 ... 33 A |
| Efektywny prąd zasilania [I1eff] | 31 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 30 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 30 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 195 W |
| Napięcie biegu jałowego [U0] | 59 ... 75 V |
| Napięcie biegu jałowego [Uav] | 59 ... 75 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 430 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 47 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 47 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 47 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.88 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 90 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 500 Pulse+ WP — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 6 mm² |
| Maksymalny prąd zasilania [I1max] | 39 ... 34 A |
| Efektywny prąd zasilania [I1eff] | 30 ... 27 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 27 kVA |
| Bezpiecznik sieciowy | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 33 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 34 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 240 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 500 A |
| Prąd maks. przy +40°C, 100% MIG | 400 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 500 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 500 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.89 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 88 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.7 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 35 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
X5 Power Source 400 Pulse — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 4 mm² |
| Maksymalny prąd zasilania [I1max] | 28 ... 26 A |
| Efektywny prąd zasilania [I1eff] | 24 ... 22 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 20 kVA |
| Bezpiecznik sieciowy | 25 A |
| Pobór mocy w stanie bezczynności [P1idle] | 31 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 32 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 230 W |
| Napięcie biegu jałowego [U0] | 76 ... 94 V |
| Napięcie biegu jałowego [Uav] | 76 ... 94 V |
| Prąd maks. przy +40°C, 60% MIG | 400 A |
| Prąd maks. przy +40°C, 100% MIG | 350 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 400 A / 50 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 400 A / 50 V |
| Zakres regulacji napięcia, MIG | 8 ... 50 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.85 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 89 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 6.3 MVA |
| Zasilanie urządzeń pomocniczych | 12 V, 48 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 25 kVA |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 750 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 456 mm |
| Masa (bez akcesoriów) | 39.5 kg |
| Spełniane normy | IEC 60974-1, -10 |
Master M 358 GM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 2.5 mm² |
| Maksymalny prąd zasilania [I1max] | 21.1 ... 17.1 A |
| Efektywny prąd zasilania [I1eff] | 13.3 ... 10.8 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 14 kVA |
| Bezpiecznik sieciowy | 16 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 20 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 20 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 120 W |
| Napięcie biegu jałowego [U0] | 55 ... 69 V |
| Napięcie biegu jałowego (@MV w dolnym zakresie) [U0] | 54 ... 56 V |
| Napięcie biegu jałowego [Uav] | 53 ... 64 V |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 350 A |
| Prąd maks. przy +40°C, 60% MIG | 280 A |
| Prąd maks. przy +40°C, 100% MIG | 220 A |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG (@MV w dolnym zakresie) | 300 A |
| Prąd maks. przy +40°C, 60% MIG (@MV w dolnym zakresie) | 240 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 190 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 330 A / 45 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 10 V ... 300 A / 40 V |
| Zakres prądu wyjściowego, TIG (@MV w dolnym zakresie) | 15 A / 1 V ... 300 A / 40 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 280 A / 40 V |
| Zakres regulacji napięcia, MIG | 10 ... 40 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.91 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Zasilanie układu chłodzenia (w dolnym zakresie) | 220...230 V, 24 V |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.2 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | Master M 358 Panel APC |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Typ komunikacji bezprzewodowej | WUBT-236ACN(BT) |
| Rodzaj łączności Bluetooth | 4.2 (LE) |
| Częstotliwość i moc nadajnika, Bluetooth | 2.4 GHz; 4 dBm |
| Typ sieci WLAN | IEEE 802.11 ac/a/b/g/n |
| Częstotliwość i moc nadajnika, WLAN | 2.4 GHz: 2.412...2.484 GHz; 5.1 GHz: 5.150...5.240 GHz, 5.250...5.350 GHz, 5.470...5.725 GHz; 9...16 dBm |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 20 kVA |
| Typ i napięcie baterii LED | SAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 602 mm |
| Wymiary zewnętrzne, szerokość | 298 mm |
| Wymiary zewnętrzne, wysokość | 447 mm |
| Masa (bez akcesoriów) | 27 kg |
| Spełniane normy | IEC 60974-1, -10 |
Master M 358 G — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 2.5 mm² |
| Maksymalny prąd zasilania [I1max] | 21.3 ... 17.1 A |
| Efektywny prąd zasilania [I1eff] | 13.5 ... 10.8 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 14 kVA |
| Bezpiecznik sieciowy | 16 A |
| Pobór mocy w stanie bezczynności [P1idle] | 18 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 18 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 119 W |
| Napięcie biegu jałowego [U0] | 55 ... 69 V |
| Napięcie biegu jałowego [Uav] | 53 ... 64 V |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 350 A |
| Prąd maks. przy +40°C, 60% MIG | 280 A |
| Prąd maks. przy +40°C, 100% MIG | 220 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 330 A / 45 V |
| Zakres regulacji napięcia, MIG | 10 ... 40 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.91 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.2 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | Master M 358 Panel APC |
| Panel sterowania, wyświetlacz | 5.7" LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Typ komunikacji bezprzewodowej | WUBT-236ACN(BT) |
| Rodzaj łączności Bluetooth | 4.2 (LE) |
| Częstotliwość i moc nadajnika, Bluetooth | 2.4 GHz; 4 dBm |
| Typ sieci WLAN | IEEE 802.11 ac/a/b/g/n |
| Częstotliwość i moc nadajnika, WLAN | 2.4 GHz: 2.412...2.484 GHz; 5.1 GHz: 5.150...5.240 GHz, 5.250...5.350 GHz, 5.470...5.725 GHz; 9...16 dBm |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 20 kVA |
| Typ i napięcie baterii LED | SAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 602 mm |
| Wymiary zewnętrzne, szerokość | 298 mm |
| Wymiary zewnętrzne, wysokość | 447 mm |
| Masa (bez akcesoriów) | 27 kg |
| Spełniane normy | IEC 60974-1, -10 |
Master M 355 GM — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Napięcie zasilania sieciowego (MV w dolnym zakresie) | 220...230 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 2.5 mm² |
| Maksymalny prąd zasilania [I1max] | 21.1 ... 17.1 A |
| Efektywny prąd zasilania [I1eff] | 13.3 ... 10.8 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 14 kVA |
| Bezpiecznik sieciowy | 16 A |
| Bezpiecznik sieciowy (@MV w dolnym zakresie) | 32 A |
| Pobór mocy w stanie bezczynności [P1idle] | 20 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 20 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 120 W |
| Napięcie biegu jałowego [U0] | 55 ... 69 V |
| Napięcie biegu jałowego (@MV w dolnym zakresie) [U0] | 54 ... 56 V |
| Napięcie biegu jałowego [Uav] | 53 ... 64 V |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 350 A |
| Prąd maks. przy +40°C, 60% MIG | 280 A |
| Prąd maks. przy +40°C, 100% MIG | 220 A |
| Prąd maks. przy +40°C, 40% MIG (@MV w dolnym zakresie) | 300 A |
| Prąd maks. przy +40°C, 60% MIG (@MV w dolnym zakresie) | 240 A |
| Prąd maks. przy +40°C, 100% MIG (@MV w dolnym zakresie) | 190 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 330 A / 45 V |
| Zakres prądu wyjściowego, MIG (@MV w dolnym zakresie) | 15 A / 10 V ... 300 A / 40 V |
| Zakres prądu wyjściowego, TIG (@MV w dolnym zakresie) | 15 A / 1 V ... 300 A / 40 V |
| Zakres prądu wyjściowego, MMA (@MV w dolnym zakresie) | 15 A / 10 V ... 280 A / 40 V |
| Zakres regulacji napięcia, MIG | 10 ... 40 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.91 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Zasilanie układu chłodzenia (w dolnym zakresie) | 220...230 V, 24 V |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.2 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | Custom LCD |
| Panel sterowania, wyświetlacz | Color LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 20 kVA |
| Typ i napięcie baterii LED | SAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 602 mm |
| Wymiary zewnętrzne, szerokość | 298 mm |
| Wymiary zewnętrzne, wysokość | 447 mm |
| Masa (bez akcesoriów) | 27 kg |
| Spełniane normy | IEC 60974-1, -10 |
Master M 355 G — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania sieciowego | 380...460 V ±10 % |
| Fazy zasilania sieciowego | 3~50/60 Hz |
| Typ kabla podłączenia zasilania sieciowego | H07RN-F |
| Rozmiar kabla podłączenia zasilania sieciowego | 2.5 mm² |
| Maksymalny prąd zasilania [I1max] | 21.3 ... 17.1 A |
| Efektywny prąd zasilania [I1eff] | 13.5 ... 10.8 A |
| Znamionowa maksymalna moc wejściowa [S1max] | 14 kVA |
| Bezpiecznik sieciowy | 16 A |
| Pobór mocy w stanie bezczynności [P1idle] | 18 W |
| Pobór mocy na biegu jałowym (MMA), oszczędzanie energii | 18 W |
| Pobór mocy na biegu jałowym (MMA), wentylatory WŁĄCZONE | 119 W |
| Napięcie biegu jałowego [U0] | 55 ... 69 V |
| Napięcie biegu jałowego [Uav] | 53 ... 64 V |
| Prąd maksymalny, % cyklu pracy przy maks. prądzie znamionowym, MIG | 40 % |
| Prąd maks. przy +40°C, maks. prąd znamionowy, MIG | 350 A |
| Prąd maks. przy +40°C, 60% MIG | 280 A |
| Prąd maks. przy +40°C, 100% MIG | 220 A |
| Zakres prądu wyjściowego, MIG | 15 A / 10 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, TIG | 15 A / 1 V ... 350 A / 45 V |
| Zakres prądu wyjściowego, MMA | 15 A / 10 V ... 330 A / 45 V |
| Zakres regulacji napięcia, MIG | 10 ... 40 V |
| Napięcie VRD | 24 V |
| Współczynnik mocy przy znamionowym prądzie maksymalnym [λ] | 0.91 |
| Sprawność przy znamionowym prądzie maksymalnym [η] | 87 % |
| Klasa kompatybilności elektromagnetycznej | A |
| Minimalna moc zwarciowa sieci zasilającej [Ssc] | 2.4 MVA |
| Zasilanie urządzeń pomocniczych | 12 V |
| Zasilanie układu chłodzenia | 24 V, 380...460 V |
| Typ złącza spawalniczego | Euro |
| Mechanizm podajnika drutu | 4-rolkowy, Jednosilnikowy |
| Średnica rolek podajnika | 32 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, MC/FC | 0.8 ... 1.2 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.2 mm |
| Prędkość podawania drutu | 0.5 ... 25 m/min |
| Maksymalna masa szpuli drutu | 20 kg |
| Maksymalna średnica szpuli drutu | 300 mm |
| Maksymalne ciśnienie gazu osłonowego | 0.5 MPa |
| Panel sterowania, model | Custom LCD |
| Panel sterowania, wyświetlacz | Color LCD |
| Panel sterowania, elementy sterujące | 2 pokrętła regulacji, Przyciski |
| Panel sterowania, rodzaj instalacji | Wbudowany |
| Panel sterowania, napięcie wejściowe (DC) | 12 V |
| Typ komunikacji przewodowej | Szyna CAN |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Zalecana minimalna moc generatora [Sgen] | 20 kVA |
| Typ i napięcie baterii LED | SAMSUNG SDI (INR18650-26J; 3,6 V; 2600 mAh); LG CHEM (ICR18650HE4; 3,6 V; 2500 mAh) |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 602 mm |
| Wymiary zewnętrzne, szerokość | 298 mm |
| Wymiary zewnętrzne, wysokość | 447 mm |
| Masa (bez akcesoriów) | 27 kg |
| Spełniane normy | IEC 60974-1, -10 |
GXe-C 503W 35D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 22D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 503W 0D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 35D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 0D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 0D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 22D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 35D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 35D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 22D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 503W 22D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 35D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 503W 35D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 35D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 355G 0D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 22D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 0D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 3.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 35D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 186.3 mm |
| Wymiary szyjki: wysokość | 70.2 mm |
| Wymiary szyjki: kąt | 35 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 22D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 0D 3.5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 3.5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Waga z pakietem kabli | 3.8 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 503W 0D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 353G 0D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Gazem |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 350 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 206.5 mm |
| Wymiary szyjki: wysokość | 0 mm |
| Wymiary szyjki: kąt | 0 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.55 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 503W 22D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Nie |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
GXe-C 505W 22D 5m — Dane techniczne
| Opis | Wartość |
|---|---|
| Typ złącza spawalniczego | Euro |
| Średnica drutu elektrodowego | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Fe-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss | 0.8 ... 1.6 mm |
| Średnica drutu elektrodowego, Ss-MC/FC | 0.9 ... 1.6 mm |
| Średnica drutu elektrodowego, Al | 0.8 ... 1.6 mm |
| Typ chłodzenia | Ciecz |
| Minimalne natężenie przepływu płynu chłodzącego | 1 l/min |
| Minimalna moc chłodzenia dla 1 l/min | 0.9 kW |
| Końcówka prądowa | M10X1 |
| Sposób prowadzenia | Mechaniczny |
| Obciążalność dla 100% / Ar + 18% CO₂ | 500 A |
| Test obciążalności, materiał drutu spawalniczego dodatkowego | Fe |
| Test obciążalności, średnica drutu spawalniczego | 1.6 mm |
| Test obciążalności, długość wolnego wylotu drutu | 22 mm |
| Test obciążalności, przepływ gazu | 20 l/min |
| Rękojeść uchwytu | Nie |
| Typ szyjki | Standardowy |
| Wymiary szyjki: długość | 197.3 mm |
| Wymiary szyjki: wysokość | 49.8 mm |
| Wymiary szyjki: kąt | 22 ° |
| Długość kabla uchwytu spawalniczego | 5 m |
| Zdalne sterowanie | Tak |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 24 V |
| Wartości znamionowe podzespołów elektrycznych (zdalne sterowanie, nominalne) | 10 mA |
| Światło LED | Nie |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Waga z pakietem kabli | 4.7 kg |
| Waga bez pakietu kabli | 0.8 kg |
| Spełniane normy | IEC 60974-7 |
Master M Cooler MV — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 380...460 V ±10 % |
| Napięcie zasilania (MV w dolnym zakresie) | 220...230 V ±10 % |
| Pobór mocy w stanie bezczynności [P1idle] | 5 W |
| Klasa kompatybilności elektromagnetycznej | A |
| Pojemność zbiornika | 3 l |
| Moc chłodzenia dla 1 l/min | 1 kW |
| Maks. ciśnienie płynu chłodzącego | 4 Bar |
| Zalecany płyn chłodzący | Kemppi MGP 4456 |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 635 mm |
| Wymiary zewnętrzne, szerokość | 305 mm |
| Wymiary zewnętrzne, wysokość | 292 mm |
| Masa (bez akcesoriów) | 14.9 kg |
| Spełniane normy | IEC 60974-2, -10 |
Master M Cooler — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 380...460 V ±10 % |
| Pobór mocy w stanie bezczynności [P1idle] | 3 W |
| Klasa kompatybilności elektromagnetycznej | A |
| Pojemność zbiornika | 3 l |
| Moc chłodzenia dla 1 l/min | 1 kW |
| Maks. ciśnienie płynu chłodzącego | 4 Bar |
| Zalecany płyn chłodzący | Kemppi MGP 4456 |
| Temperatura pracy | -20 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 635 mm |
| Wymiary zewnętrzne, szerokość | 305 mm |
| Wymiary zewnętrzne, wysokość | 292 mm |
| Masa (bez akcesoriów) | 14.9 kg |
| Spełniane normy | IEC 60974-2, -10 |
X5 Cooler — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 380...460 V ±10 % |
| Pobór mocy w stanie bezczynności [P1idle] | 3 W |
| Klasa kompatybilności elektromagnetycznej | A |
| Pojemność zbiornika | 3 l |
| Moc chłodzenia dla 1 l/min | 1.1 kW |
| Maks. ciśnienie płynu chłodzącego | 4 Bar |
| Zalecany płyn chłodzący | Kemppi MGP 4456 |
| Temperatura pracy | -10 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 730 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 288 mm |
| Masa (bez akcesoriów) | 14.3 kg |
| Spełniane normy | IEC 60974-2, -10 |
X5 Cooler MV — Dane techniczne
| Opis | Wartość |
|---|---|
| Napięcie zasilania | 380...460 V ±10 % |
| Napięcie zasilania (MV w dolnym zakresie) | 220...230 V ±10 % |
| Pobór mocy w stanie bezczynności [P1idle] | 5 W |
| Klasa kompatybilności elektromagnetycznej | A |
| Pojemność zbiornika | 3 l |
| Moc chłodzenia dla 1 l/min | 1 kW |
| Maks. ciśnienie płynu chłodzącego | 4 Bar |
| Zalecany płyn chłodzący | Kemppi MGP 4456 |
| Temperatura pracy | -10 ... 40 °C |
| Temperatura przechowywania | -40 ... 60 °C |
| Stopień ochrony (po całkowitym zamontowaniu) | IP23S |
| Wymiary zewnętrzne, długość | 730 mm |
| Wymiary zewnętrzne, szerokość | 263 mm |
| Wymiary zewnętrzne, wysokość | 288 mm |
| Masa (bez akcesoriów) | 15.7 kg |
| Spełniane normy | IEC 60974-2, -10 |
